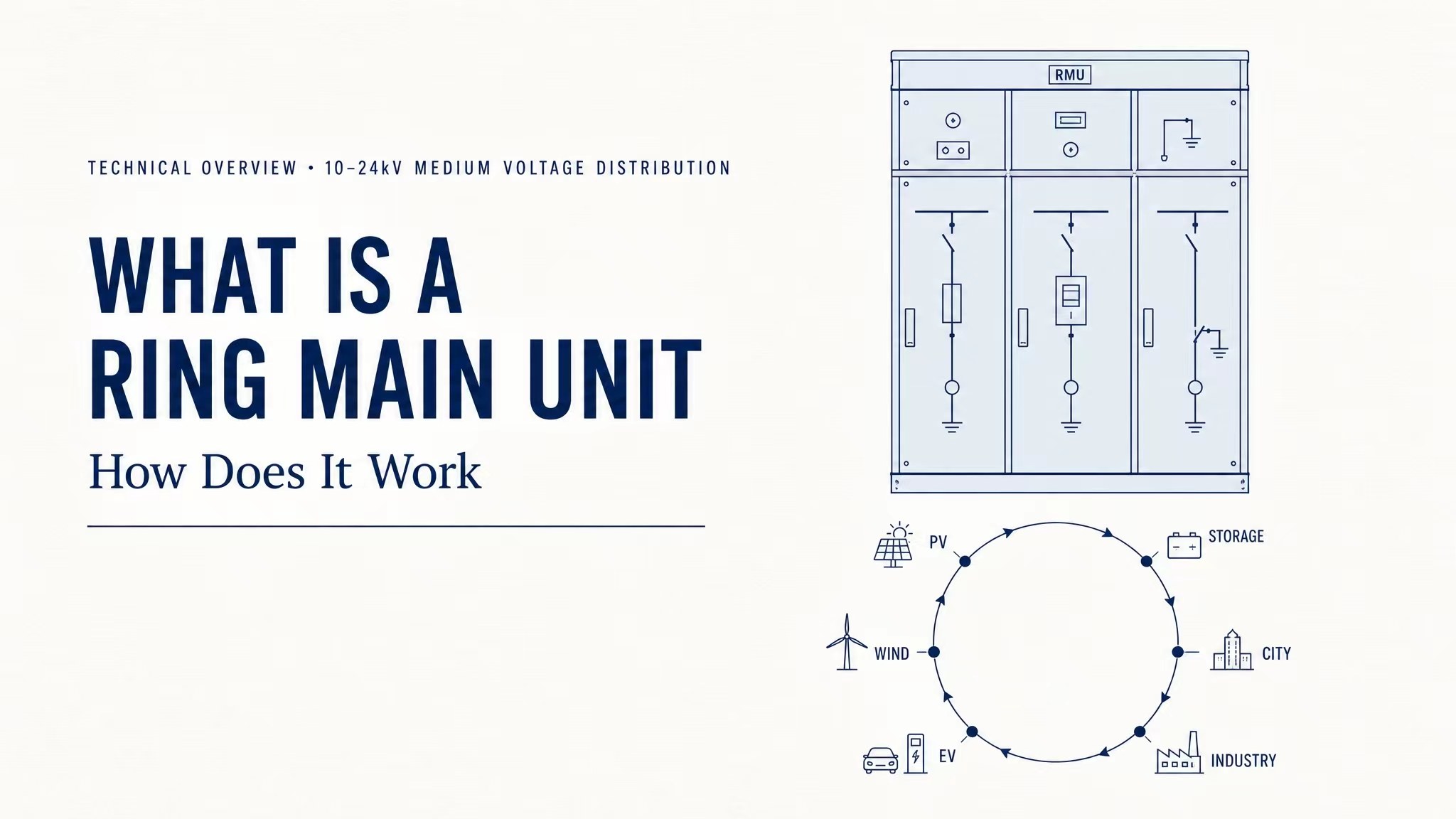

Шта је прстенаста главна јединица и како функционише

У реновирању градског кабловског цевовода, подршке дистрибуцији електричне енергије за нову енергију и пројектима напајања стамбених заједница и индустријских паркова,Прстен главне јединице(РМУ) служе као централна расклопна опрема у 10--24кВ средњенапонским прстенастим дистрибутивним мрежама. Захваљујући својој компактној структури ормара, поузданим склоповима прекидача оптерећења и флексибилном прстенастом начину напајања, РМУ-ови су постали главна опрема за спољну дистрибуцију електричне енергије, усклађивање подстаница у кутијама и дистрибуцију електричне енергије подземним цевоводима. Овај документ пружа детаљан увод који покрива основне принципе рада опреме, пет основних предности, применљиве локације, рутинске провере и одржавање, као и технички тренд нових еколошки прихватљивих гасно изолованих РМУ-а у индустрији, задовољавајући уобичајене кључне речи за претрагу у сектору електричне енергије.

И. Основни принцип рада

Прстенасто напајање се односи на формирање затворене прстенасте петље за напајање повезивањем више високонапонских каблова с краја на крај. Опремљени унутрашњим компонентама укључујући прекидаче оптерећења, прекидаче за уземљење и осигураче, РМУ контролишу повезивање и искључивање кабловских водова унутар петље.

Када дође до кратког споја или оштећења кабла на једном делу прстенасте мреже, РМУ може брзо да искључи неисправан сегмент. Звучни кругови и даље могу да преносе снагу двосмерно, избегавајући нестанке струје у целој области и значајно побољшавајући стабилност напајања градских дистрибутивних мрежа --- ово је његова основна функција која их разликује од обичних високонапонских разводних ормара.

ИИ. Пет основних карактеристика производа

1. Компактан дизајн ормарића за уштеду простора за инсталацију
Са модуларном интегрисаном структуром, његова укупна запремина је далеко мања од конвенционалних високонапонских разводних ормара. Може се директно уградити у зелене појасеве путева, кабловске бунаре и скучене подземне дистрибутивне просторије, што га чини идеалним за спољне дистрибутивне тачке у градовима са ограниченим простором.

2. Вишеструки опциони изолациони медији са изванредним безбедносним перформансама
Тржиште нуди различите типове, укључујући СФ6 гасну изолацију, еколошки прихватљиве производе са изолацијом од сувог ваздуха, чврсту изолацију и ваздушну изолацију. Потпуно затворена структура ормара је водоотпорна и отпорна на прашину са степеном заштите ИП67, отпорна на ерозију од кише, песка, влаге и обалне слане магле за рад на отвореном током целог сата.

3. Прстенасто напајање са брзом изолацијом квара
Подржава пребацивање прстена са двоструким напајањем. Једном када дође до квара на једној грани, јединица закључава и изолује квар тренутно без прекида напајања другим корисницима, што га чини неопходним за надоградњу и реновирање електричне мреже у старим урбаним срединама.

4. Једноставна структура са дуготрајним перформансама без одржавања
Унутрашње компоненте гасно изолованих РМУ-а не подлежу оксидацији околним ваздухом, смањујући свакодневну инспекцију. Механички прекидачи оптерећења се могу похвалити великом издржљивошћу и могу издржати честе операције пребацивања.

5. Подршка за интелигентну надоградњу путем примарне-секундарне интеграције
Нови интелигентни РМУ су опремљени сензорским терминалима за даљинско праћење температуре, притиска гаса и сигнала квара на линији. Компатибилни са позадинским системима паметне мреже, омогућавају рад без надзора и аутоматске аларме квара, усклађујући се са трендом интелигентне трансформације дистрибуције енергије.

ИИИ. Главни сценарији апликација

● Реновирање подземних каблова у старим градским насељимаи спољне електродистрибутивне прстенасте мреже дуж општинских путева

● Високонапонске разводне јединице за стамбене станове, пословне комплексеи подземне гараже

● Долазни и одлазни разводни ормарићиунутар трафостаница кутијастог типа

● 10кВ дистрибуција електричне енергије повезана на мрежуза фотонапонске електране и пројекте дистрибуираног складиштења енергије

● Помоћни системи напајања индустријских паркова, индустријских зона, рудникаи инфраструктуру брзих путева

● Спољашње прстенасте тачке напајања у приобалним улицама, градовима и руралним подручјима;антикорозивни ормани прилагођавају се тешким радним окружењима

ИВ. Стандардне методе дневног одржавања

1. Редовно прегледајте спољашњост орманаза удубљења, корозију или старење/оштећене заптивне траке на вратима ормара; поправите напукнуту боју како бисте спречили рђање и улазак воде.

2. Повремено проверавајте притисак у гасној коморимодела са гасном изолацијом и одмах адресирајте аларме за цурење ниског притиска.

3. Више пута тестирајте перформансе глатког пребацивањапрекидача оптерећења и уземљивача и очистите нагомилану прашину и остатке унутар ормана.

4. Проверите температуру кабловских спојевада елиминише скривене опасности као што су лабави и прегрејани терминали ожичења.

5. Спроведите редовна испитивања отпорности на напон изолацијеи верификовати нормалан рад интелигентних терминала за надзор и индикатора грешака.

В. Тренд развоја индустрије

Вођени политиком двоструког угљеника, еколошки прихватљиви РМУ са сувим ваздухом добијају широку популарност. Они замењују традиционални гас са ефектом стаклене баште сумпор хексафлуорид чистим ваздухом као изолационим медијумом за супериорне еколошке перформансе. У међувремену, примарна-секундарна интеграција, минијатуризација и интелигенција постали су главни правци индустрије, а РМУ настављају да пружају поуздану подршку за изградњу урбаних паметних дистрибутивних мрежа.
