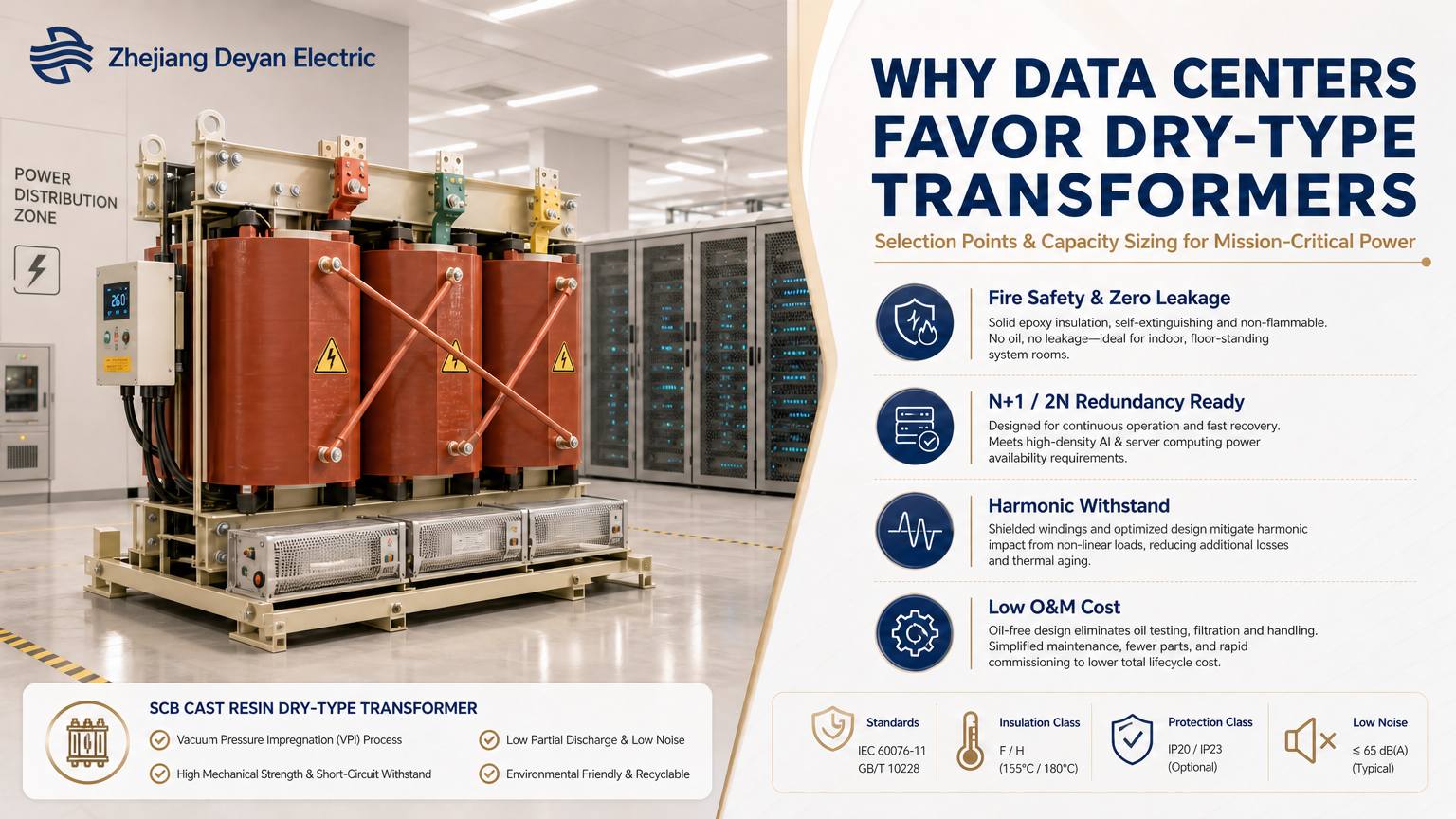

Зашто центри података фаворизују трансформаторе сувог типа?

Тачке одабира и процена капацитета

Дата центри бирају трансформаторе сувог типа не зато што су суви типови јефтинији, већ зато што трансформатори потопљени у уље једноставно не могу да се инсталирају у већину дата центара — и никада не би прошли противпожарну инспекцију. Трансформатори сувог типа не садрже запаљиву изолациону течност и не носе ризик од цурења, тако да се могу поставити директно у подну дистрибутивну просторију или чак поред просторије са опремом. Права потешкоћа није „суви тип или тип уља“, већ како израчунати капацитет, колику маргину пораста температуре треба дозволити, како се носити са хармоницима и како трансформатор и расклопна опрема треба да раде заједно.

Три чврста ограничења, све су инжењерски услови, а не преференције

1. Превенција пожара и противпожарна инспекција

Тип потопљен у уље садржи запаљиву изолациону течност унутра; квар може изазвати избацивање уља и пожар, и обично захтева посебну просторију за трансформаторе, противпожарне зидове, јаму за складиштење уља или објекте за дренажу уља, и мора задовољити раздаљине одвајања пожара. Трансформатори сувог типа користе чврсту изолацију — ливење од епоксидне смоле или вакуумску импрегнацију под притиском (ВПИ) — не садрже запаљиву течност, имају знатно мање пожарно оптерећење и могу се инсталирати близу центра оптерећења.

2. Положај уградње и транспорт

Основна оптерећења дата центра су на спрату, у просторији за опрему. Јединице потопљене у уље су ограничене тежином уља, објектима за складиштење уља и условима подизања, што их чини веома тешким за постављање унутар пода; Агрегати сувог типа су лакши и могу да се преселе у зграду по деловима, тако да се могу поставити директно у разводну просторију.

3. О&М трошкови

Јединице потопљене у уље захтевају редовну анализу раствореног гаса и проверу нивоа и цурења уља; Јединице сувог типа су у суштини без одржавања везаних за уље и треба им обратити пажњу само на контролу температуре, вентилаторе и чистоћу.

Три главне тачке примене трансформатора сувог типа у центрима података

Трансформатори сувог типа се углавном примењују у три сценарија у центрима података:

• Главни пад на долазној страни средњег напона:Преношење целокупног оптерећења локације, са највећим капацитетом, обично конфигурисаним као 2Н или Н+1.
• УПС предња и подна дистрибуција:Мали капацитет по јединици, али велика количина, захтева стабилан рад и компактну инсталацију.
• Префабриковане платформе и модуларни дата центри:Спољне димензије директно одређују величину кућишта, тако да избор трансформатора мора бити синхронизован са целокупном структуром.

Подела улога између трансформатора сувог типа и трансформатора потопљених у уље

Кључне тачке избора за трансформаторе сувог типа за дата центар

Избор трансформатора за центар података не може се заснивати само на капацитету; мора се свеобухватно проценити у односу на ниво оптерећења, архитектуру редундансе, радно окружење и стандарде сертификације.

Редунданција оптерећења и Н+1 / 2Н архитектура

Главна архитектура напајања за центре података је Н+1 или 2Н редунданса. Трансформатор се не може димензионисати директно у односу на пуно оптерећење сервера; вишак мора увек бити резервисан. На пример: ако је за укупно ИТ оптерећење потребно 2000 кВА и усвојена је Н+1 архитектура, три трансформатора од 1000 кВА би била конфигурисана, тако да, ако било који поквари, преостала два могу да поднесу целокупно оптерећење и наставе да рачунар ради без прекида.

Тип изолације: епоксидни ливени суви трансформатори су први избор

Скоро сви центри података користе трансформаторе сувог типа ливеног од епоксида. Намотаји су запечаћени епоксидном смолом, што их чини отпорним на влагу, контаминацију и отпорност на удар кратког споја. У поређењу са сувим трансформаторима отвореног типа, они су отпорнији на утицај околине и добро су прикладни за монтажне сценарије клизања.

Параметри пораста температуре и импедансе

• Класа пораста температуре:Обично се користе класа Ф (155 ℃) и Х класа (180 ℃); центри података преферирају Х класу због своје веће способности преоптерећења.
• Напон импедансе:Нормално 4%–6%; вредност импедансе утиче на струју кратког споја и мора се ускладити са горњим заштитним уређајима, тако да удар кратког споја не оштети осетљива ИТ оптерећења.

Метод хлађења: АФ/АН

АН природно хлађење ваздуха одговара нормалним оптерећењима; АФ принудно ваздушно хлађење може да повећа капацитет на кратак период (обично за 30%–50%) како би се изборило са краткорочним преоптерећењем изазваним проширењем рачунара — способност центара података високо вреднује.

Сертификација и усклађеност

За пројекте у иностранству морају бити потврђени ИЕЦ стандарди и обезбеђена ЦЕ сертификат; неки региони захтевају додатне извештаје о испитивању. Такође треба обратити пажњу на степен заштите од уласка ИП20/ИП30 — ИП30 се препоручује за кућишта са јаком прашином.

Хармонична отпорност

Сервери и УПС системи су нелинеарна оптерећења и генеришу значајне хармонике. Приликом избора, треба обратити пажњу на способност трансформатора да издржи хармонике; Дератизовани дизајни или производи са заштитним намотајима могу се изабрати да би се смањило хармонијско загревање и спречило ненормално повећање температуре и старење трансформатора.

Метода процене капацитета за трансформаторе сувог типа у центру података

Процена капацитета је основа за прелиминарне понуде пројекта и дизајн шеме; када се ради са ЕПЦ купцима у спољној трговини, ова логика се може користити за брзе прорачуне.

Основна формула:
Називни капацитет трансформатора (кВА) = Укупна израчуната активна снага (кВ) ÷ Фактор снаге ÷ Фактор случајности

Кораци процене

1. Додајте укупну потрошњу енергије ИТ опреме + помоћна оптерећења просторија (климатизација, осветљење, заштита од пожара, итд.) да бисте добили укупну активну снагу.
2. Фактор снаге оптерећења за центре података се генерално узима као 0,9.
3. Фактор случајности: сервери не раде при пуном оптерећењу истовремено, обично се узима као 0,8–0,9.
4. Резервишите редундантност: резервишите додатни редундантни капацитет према архитектури Н+1/2Н.
5. Разматрања о смањењу вредности: у сценаријима високе температуре и велике надморске висине, суви трансформатори морају бити смањени, тако да оставите маргину у процени капацитета.

Напомена:Процена капацитета је само прелиминарна референца за шему; коначни модел мора бити потврђен од стране пројектног института узимајући у обзир струју кратког споја, хармонике и локалне електричне кодове.

Закључак

Центри за податке фаворизују трансформаторе сувог типа јер је избор у основи сигурност на првом месту, поједностављени О&М и погодност за префабриковану интеграцију клизача. У позадини експлозије у рачунарским пројектима са вештачком интелигенцијом, набавке ЕПЦ у иностранству више нису фокусиране само на цену — више су важни дизајн редундансе, способност хармонијске отпорности, прилагодљивост околини и ИЕЦ/ЦЕ сертификат. Процена капацитета мора комбиновати ИТ оптерећење, фактор коинциденције и архитектуру редундансе; за пројекте центара података на Блиском Истоку и Југоисточној Азији, смањење перформанси узроковано високом температуром и високом прашином такође се мора узети у обзир.
