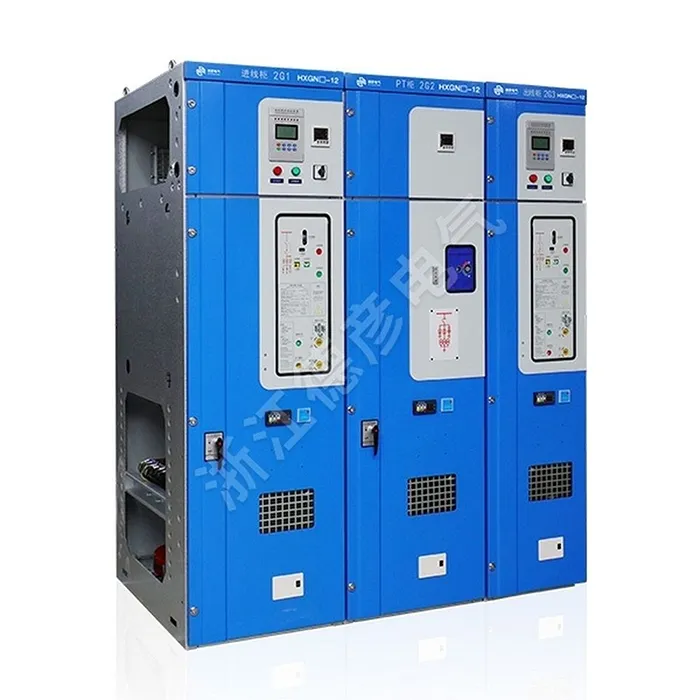

Ваздушно изолована компактна расклопна јединица

Деиан Елецтриц је професионални индустријски добављач електричне енергије са интегрисаним истраживањем и развојем, производњом и услугом. Компонента језгра зрачном изолованог компактног разводног уређаја обично користи високо поуздан СФ6 гас или вакуум прекидач за прекид оптерећења, који пружа снажне перформансе пребацивања струје оптерећења и поуздан капацитет стварања кратког споја. Кућиште компактне разводне јединице изоловане ваздушном изолацијом је направљено од висококвалитетних челичних плоча, формираних коришћењем компјутерски контролисаних (ЦНЦ) процеса, обезбеђујући робусну механичку чврстоћу и отпорност на корозију. Кључна карактеристика дизајна је његова изузетна компактност. Захваљујући оптимизованом тродимензионалном распореду, интегрише више функционалних одељака—укључујући сабирницу, прекидач, каблове и коморе инструмента/оперативног механизма—у оквиру минималног просторног отиска. Ови одељци су одвојени чврстим уземљеним металним преградама, што је критична безбедносна карактеристика која обезбеђује оперативни интегритет и спречава ширење унутрашњих кварова.

Пошаљи упит

Опис производа

Ваздушном изолованом компактном расклопном опремом, коју је развила наша компанија као одговор на захтеве енергетских корисника за поузданошћу, безбедношћу и компактношћу електричне опреме, има ваздушну изолацију, компактан дизајн, пуна права интелектуалне својине и свеобухватно испитивање типа. Погодно за 10кВ/7,2кВ електричне системе у јавним зградама, комерцијалним стамбеним објектима, индустријским и рударским производним секторима. Ваздушно изоловани компактни разводни уређаји су такође идеални за комплетну механичку опрему са високонапонским мотором која захтева компактна решења.

Параметар производа ( спецификација )

Серијски број	Пројекат	Јединица	Ормарић за пребацивање оптерећења	Комбиновани електрични орман	Ормарић за прекидаче
01	Називни напон	кв	12	12	12
02	Називна фреквенција	ХЗ	50/60	50/60	50/60
03	Називна струја	A
04	Главни аутобус	A	630	630	630
05	Главни аутобус огранка	A	630	125 (у зависности од називне струје осигурача)	630
06	Називни ниво изолације	кВ
07	Издржљиви напон фреквенције снаге (фаза-фаза и фаза-земља)	Кв	42	42	42
08	Издржљиви напон фреквенције снаге (између пауза)	Кв	48	48	48
09	Издржљиви напон фреквенције снаге (контролна и помоћна кола)	Кв	2	2	2
10	Издржљиви напон муње (фаза-фаза и фаза-земља)	Кв	75	75	75
11	Издржљиви напон импулса грома (између портова)	Кв	85	85	85
12	Називна краткотрајна отпорна струја (р.м.с)	кА
13	Главно коло	кА	20/3С	-	25/2С
14	Коло за уземљење	кА	20/2С	-	25/2С
15	Називна вршна отпорна струја (врх)	кА	50	80	63
16	Називна струја затварања кратког споја (врх)	кА	50
17	Називна струја прекида кратког споја	кА	-	31.5	25
18	Називна струја преноса	кА	-	1700	-
19	Називна активна струја прекидања оптерећења	A	630	-	-
20	Називна струја прекидања затворене петље	A	630	-	630
21	Називна струја за пуњење и прекид кабла	A	10	-	15
22	Оцена заштите	Друго	ИП3Кс	ИП3Кс	ИП3Кс
23	Механички живот
24	Прекидач оптерећења		5000	5000	10000
25	Прекидач за уземљење		2000	2000	2000

Карактеристике производа и примена

1. Компактан дизајн који штеди простор

2. Употреба ваздуха као примарног изолационог медијума

3. Исплативост и економска предност

4. Повећана безбедност са робусним системима за закључавање

5. Висока поузданост и лакоћа одржавања

Апплицатион Ситес

◇ Компактне секундарне подстанице

◇ Мала индустријска и рударска предузећа

◇ Ветроелектране

◇ Хотели, тржни центри, пословне зграде, комерцијални центри итд.

◇ Ц- Јединица прекидача оптерећења

◇ Д-Дирецт кабловска прикључна јединица

◇ Де-директна кабловска прикључна јединица са прекидачем за уземљење

◇ Ф- Комбинована јединица прекидач-осигурач

◇ В- Вакумски прекидач
