Шта је Свитцхгеар? Функција и типови

Већину времена људи не размишљају о невидљивим системима иза струје. Пребаците прекидач, светла раде, једноставно. Али скривени у позадини, постоје уређаји који осигуравају да се ништа опасно не догоди. Та ствар, тачније та колекција ствари се зове разводна опрема. Сада, ако питате десет различитих људи шта је прекидач, велика је вероватноћа да вам већина неће дати директан одговор. Неки би могли рећи „то је кутија за разбијање“, други би могли само слегнути раменима. Али истина је да је расклопна опрема свуда, од ваше куће до огромне електране. То је као телохранитељ за струју.

Шта је Свитцхгеар?

Дакле, учинимо то врло једноставним. Расклопна опрема је у основи комплет електричне опреме која брине о струјним круговима. То могу бити прекидачи, прекидачи, осигурачи, изолатори, релеји. Сви они потпадају под овај кишобран. Када нешто крене наопако у систему, он се понаша као чувар капије и блокира ширење проблема. Зато, ако питате шта је расклопна опрема у једној линији, можете рећи: то је сигурносни оклоп електричне енергије.

Људи понекад уместо тога користе фразу шта је електрична разводна опрема, али то значи исто. Ако сте видели те сиве ормаре у подруму или трафостаници, то је електрична разводна опрема. Унутар њих су делови који држе електричну енергију безбедном за коришћење. Код куће је мало. У болници или фабрици, то је огромно. Али све је под истом идејом.

Не можете раздвојити две речи - склопни уређај и заштита. Они иду руку под руку. Заштита је разлог зашто склопна опрема постоји. Ако дође до преоптерећења или квара, заштита се активира одмах. Замислите противпожарна врата у згради: једно подручје може имати дим или пламен, али врата спречавају његово ширење. Расклопна јединица је таква, само са струјом.

Објашњена функција разводног уређаја

Расклопни уређаји играју централну улогу у сваком електричном систему обезбеђујући сигурну и ефикасну дистрибуцију енергије. Његова примарна намена је да управља електричном енергијом тако да она поуздано тече без прекида и ризика. Комбиновањем контроле, заштите и изолације, разводни уређаји чувају опрему и људе безбедним док одржавају несметан рад у стамбеним, комерцијалним и индустријским објектима.

1. Контрола тока снаге

Прва и највидљивија улога расклопног уређаја је контрола тока снаге. Омогућава оператерима да безбедно укључе и искључују струјна кола, обезбеђујући да струја тече само када је то потребно. Ова контрола је кључна иу рутинским операцијама иу хитним ситуацијама, помажући у одржавању ефикасности и глатке перформансе система.

2. Заштита од кварова

Расклопни уређаји пружају заштиту искључивањем струјних кола током кварова као што су преоптерећења или кратки спојеви. Ово спречава оштећење опреме и смањује опасност од пожара или удара. Заштитни уређаји као што су прекидачи и релеји делују тренутно, обезбеђујући да електрични систем остане безбедан и оперативан чак и када се појаве неочекивани проблеми.

3. Изолација за одржавање

Друга критична функција је изолација. Разводни уређаји омогућавају да се одређени делови електричног система безбедно искључе како би инжењери могли да изврше инспекције, тестирања или поправке без контакта са жицама под напоном. Ова изолација осигурава и сигурност за раднике и минималне поремећаје у остатку система.

4. Кичма електричне безбедности

Заједно, контрола, заштита и изолација чине окосницу електричне сигурности. Без расклопних уређаја, поуздана дистрибуција струје не би била могућа. Ове функције одржавају системе стабилним, минимизирају ризике и осигуравају да се одржавање може обавити без опасности, чинећи разводне уређаје виталним дијелом сваке електричне мреже.

Примери склопних уређаја

Постоји безброј примера склопних уређаја. Кутија за разбијање у вашој кући? То је један. Велики панел у тржном центру? Други. У индустријама ћете наћи расклопне уређаје средњег напона. На страни мењача, још већи степен преноса. Примери се мењају, али принцип је увек исти.

Типови разводних уређаја

Сада, разводни уређаји долазе у многим облицима. Не једна величина одговара свима. Типови разводних уређаја углавном зависе од напона и где се користе. Сваки тип има неке јединствене карактеристике које га чине погодним за једну или другу употребу.

Нисконапонски склопни уређај

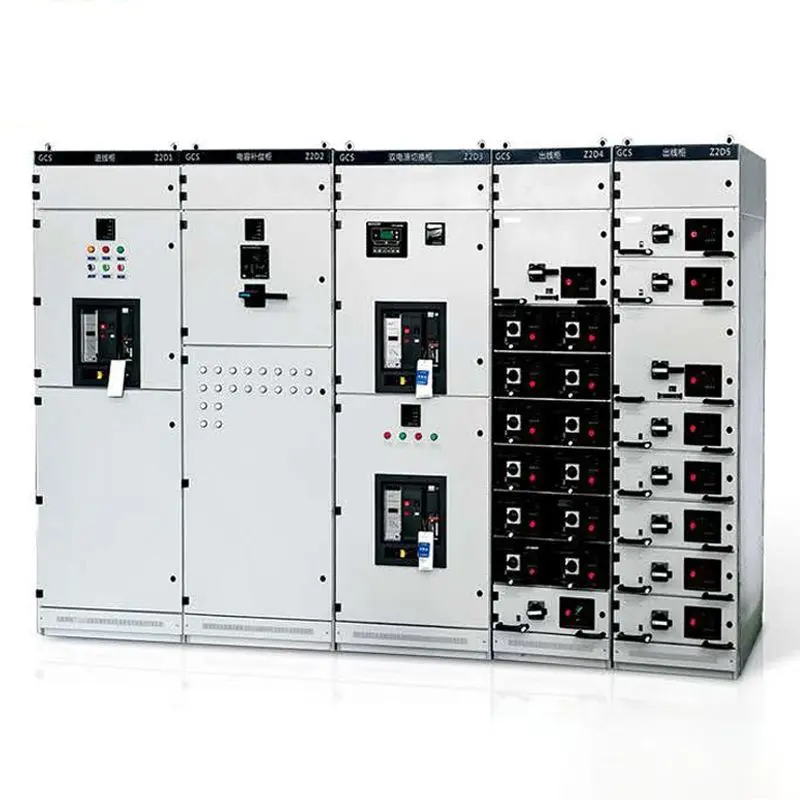

Најчешћи су нисконапонски разводни уређаји. Овде стане све до 400 волти. Куће, канцеларије, мале радње - само тако. Ово је опрема која штити свакодневни живот. Прекидачи, осигурачи и релеји су упаковани у ове јединице. Можда нећете размишљати о њима док се прекидач не активира, али они увек раде тихо.

Средњонапонски склопни уређај

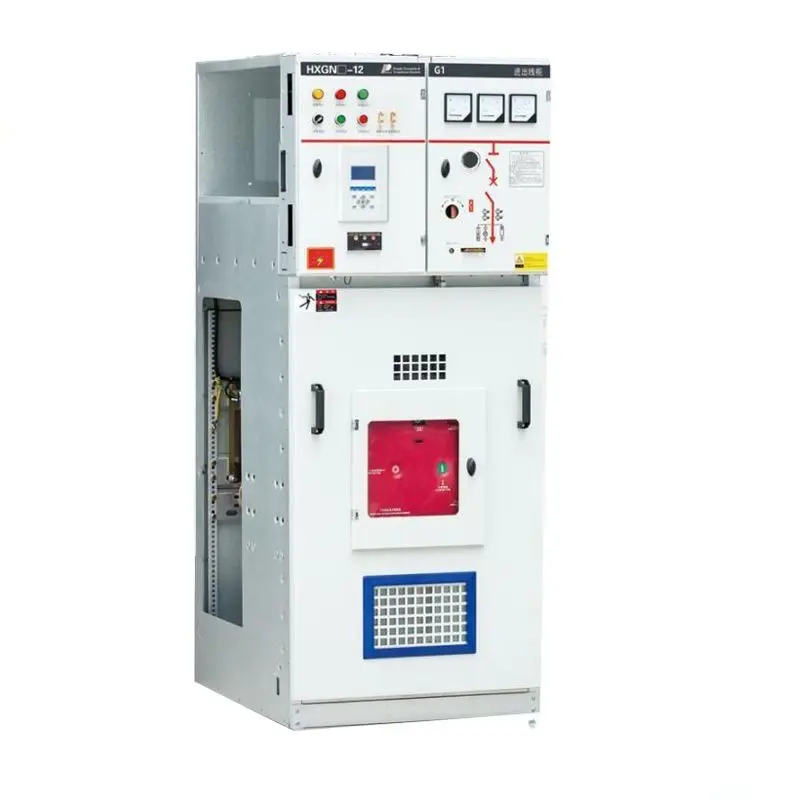

Следеће је расклопно постројење средњег напона. Ово је између 1 кВ и 35 кВ. Наћи ћете га у индустријама, у болницама, у подстаницама које дистрибуирају електричну енергију хиљадама домова. Средњонапонски зупчаник је тежи, направљен да подноси већа оптерећења. Када је стабилност критична, као у операционој сали, ова опрема осигурава да снага остане безбедна и стабилна.

Високонапонска разводна опрема

Онда имате високонапонску опрему. Ово је велика ствар. Онај који седи на далеководима и повезује читаве регионе. Грешке су овде опасне и скупе. Због тога је високонапонска расклопна опрема дизајнирана са екстремном изолацијом и веома брзим заштитним деловањем. Исти принцип, већи обим.

Индоор вс Оутдоор

Постоје и типови разводних уређаја на основу тога где су инсталирани. Унутрашње јединице се чувају безбедно унутар зграда, далеко од временских прилика. Спољне јединице су робусне, често у подстаницама, изграђене да преживе кишу, прашину и топлоту.

Ваздушна, гасна, уљна изолација

Коначно, други начин да их групишете је изолација. Ваздушно изоловани разводни уређаји су јефтини и широко се користе. Изоловани гасом, често са СФ6, компактни су и поуздани тамо где је мало простора. Опрема изолована уљем је старија, али још увек постоји у неким мрежама. Сва три важе, зависно од потребе.

Закључак

Дакле, шта је разводна опрема? То је скуп уређаја који електричну енергију одржава безбедном, контролисаном и поузданом. Од нисконапонских расклопних уређаја у кућама до средњенапонских расклопних уређаја у индустрији, па све до преносних система, улога је иста. Функција разводног уређаја је контрола, заштита и изолација. Принцип рада склопних уређаја је једноставан, али ефикасан: откријте квар, сигнализирајте прекидач, искључите га, заштитите остало. Погледајте компоненте разводног уређаја, прекидаче, релеје, осигураче, изолаторе и видећете како свака од њих игра улогу. Без њих, електрични системи не би били само несигурни, већ би их било немогуће покренути.
