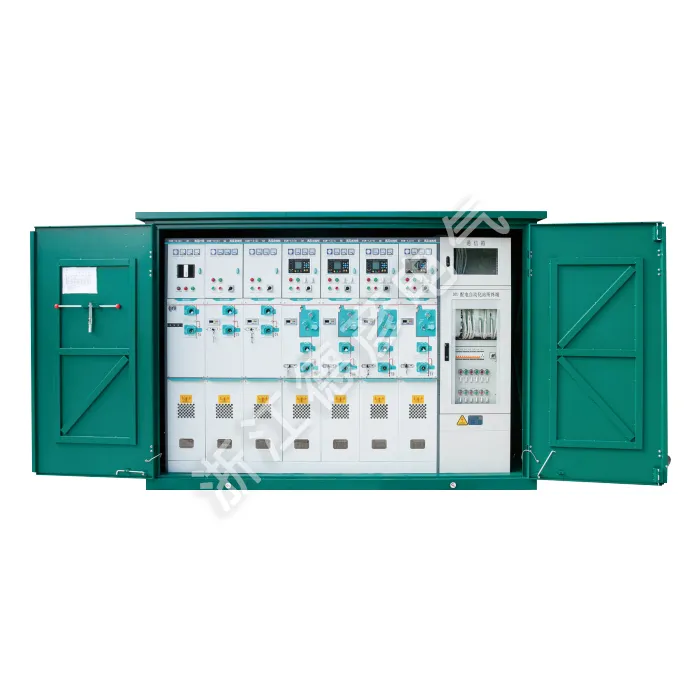

Високонапонска кабловска разводна кутија (спољна расклопна станица)

Деиан Елецтриц је професионални индустријски добављач електричне енергије са интегрисаним истраживањем и развојем, производњом и услугом. Високонапонска кабловска разводна кутија (Спољна расклопна станица) је компактна, отпорна на временске услове спољна расклопна станица за 6-35кВ дистрибутивне мреже. Омогућава безбедно гранање, повезивање и изолацију каблова кроз потпуно изоловане утичне конекторе, са видљивим тачкама искључења и поузданим уземљењем. Ово решење које штеди простор поједностављује проширење мреже и одржавање.

Пошаљи упит

Опис производа

Високонапонска кабловска разводна кутија (Спољна комутаторна станица) је компактна, отпорна на временске прилике спољна расклопна станица за 6-35кВ дистрибутивне мреже је напредна гасно изолована спољна прстенаста главна јединица која укључује међународне стандардне технологије. Високонапонске кабловске разводне кутије су дизајниране за дистрибутивне мреже од 12/24 кВ, имају потпуно заптивену СФ6 изолацију, модуларну конструкцију и рад без одржавања погодан за тешка окружења. Подржавајући прошириве функције аутоматизације, омогућава поуздану дистрибуцију енергије у индустријским парковима, урбаним подручјима и комерцијалним центрима, истовремено олакшавајући интелигенцију мреже.

Параметар производа ( спецификација )

Назив пројекта			Јединица	Прекидач оптерећења
Назив пројекта			Јединица	Ц-Лоад Свитцхинг Унит	Ф-комбинована електрична јединица	В- Прекидач
Називни напон			кв	12/24	12/24	12/24
Називна фреквенција			Хз	50	50	50
Називна струја			A	630	125	630
Називна струја преноса			A		1750
Називни ниво изолације	Издржљиви напон фреквенције снаге 1 мин (фаза-земља)	наизменично, у опозицији	КВ		42/65
	Издржљиви напон фреквенције снаге 1 мин (фаза-земља)	Између пауза	КВ		48/79
	Импулсни напон грома	наизменично, у опозицији	КВ		75/125
	Импулсни напон грома		КВ		85/145
Називна струја прекида кратког споја			кВ	20	315	20
Називна струја затварања кратког споја			КА	50	80	50
Називна струја затварања кратког споја (прекидач за уземљење)			КА	50		50
Називна краткотрајна отпорна струја		Главно коло	кА	20	20	20
Називна краткотрајна отпорна струја		Прекидач за уземљење	КА	20	20	20
Оцењено краткотрајно трајање		Главно коло	S	4		4
Оцењено краткотрајно трајање		Прекидач за уземљење	S	4	4	4
Називна вршна отпорна струја		Главно коло	КА	50		50
Називна вршна отпорна струја		Прекидач за уземљење	КА	50	50	50
Тест унутрашњег лука (тест лука са унутрашњим сагоревањем)			A	630	20кА/0.5с	630
Називна струја прекидања затворене петље			A	630	Ограничено осигурачем	630
Називна активна струја прекидања оптерећења			A	10	Ограничено осигурачем	25
Називна струја за пуњење и прекид кабла			Друго	5000	17.4	3000
Механички живот		Прекидач за учитавање/искључивање	Друго	3000	5000	3000
		Прекидач за уземљење	Друго		3000	10000
		Вакуумски прекидач	Мпа
Притисак гаса СФ6 (апсолутни притисак на 20°Ц)					0.035
Годишња стопа удара грома					≤0,025% годишње
Степен заштите за ваздушну комору и цев са осигурачима					ИП67
Оцена заштите кућишта и кућишта					ИП4Кс

Карактеристике производа и примена

Компактни дизајн на отвореном

Потпуна заштита животне средине

Напредна технологија гасне изолације

Флексибилна модуларна конфигурација

Рад без одржавања

Апплицатион Ситес

◇ Компактне секундарне подстанице

◇ Мала индустријска и рударска предузећа

◇ Ветроелектране

◇ Хотели, тржни центри, пословне зграде, комерцијални центри итд.

◇ Ц- Јединица прекидача оптерећења

◇ Д-Дирецт кабловска прикључна јединица

◇ Де-директна кабловска прикључна јединица са прекидачем за уземљење

◇ Ф- Комбинована јединица прекидач-осигурач

◇ В- Вакумски прекидач
