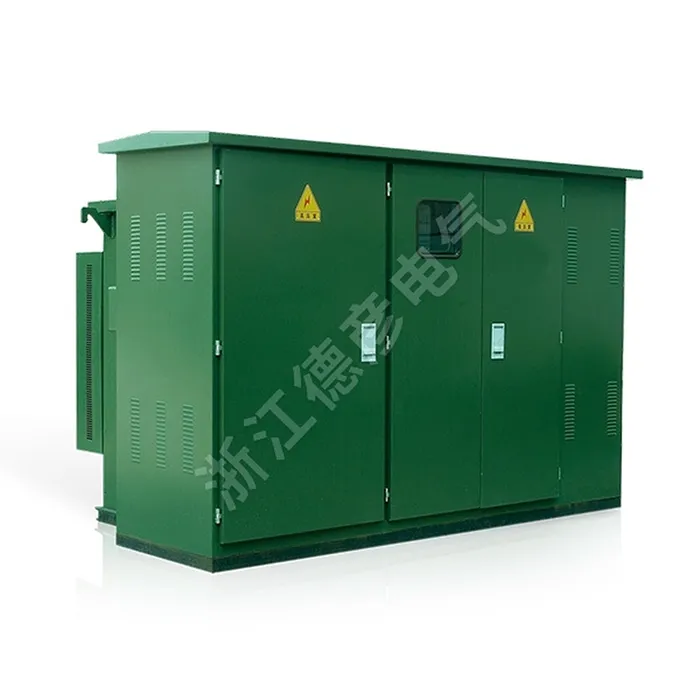

Префабрикована подстаница кутијастог типа у америчком стилу

Деиан Елецтриц је професионални добављач са богатим искуством у производњи индустријских електричних уређаја. Префабрикована трафостаница кутијастог типа у америчком стилу је компактно, потпуно интегрисано решење за дистрибуцију електричне енергије 10кВ-35кВ. Поседује челично кућиште отпорно на неовлашћене утицаје и временске услове са класичним естетским дизајном. Ова "плуг-анд-плаи" јединица комбинује високонапонску прстенасту главну јединицу, трансформатор са малим губицима и нисконапонску расклопну опрему у један, робустан систем. Осигурава поуздане перформансе, једноставну инсталацију и идеалан је за јавне просторе, стамбене просторе и индустријске апликације.

Пошаљи упит

Опис производа

Префабрикована трафостаница кутијастог типа у америчком стилу укључује напредну међународну технологију док је прилагођена домаћим условима. Префабрикована трафостаница у америчком стилу има компактан дизајн, једноставну инсталацију и одржавање, ниску буку, мале губитке, заштиту од крађе, јак капацитет преоптерећења и свеобухватне заштитне мере. Погодан је за нове стамбене просторе, зелене појасеве, паркове, станице, хотеле, градилишта, аеродроме и сл.

Параметар производа ( спецификација )

Серијски број	Име	Јединица	Техничке спецификације
1	Називни напон	кв	10/0,4 (висок притисак/низак притисак)
2	Максимални радни напон	кв	12 (високонапонска страна)
3	Називна фреквенција	Хз	50
4	Називни капацитет	КВА	50-1600
5	Издржљиви напон фреквенције снаге 1 минута	КВ	35
6	Импулсни напон грома	КВ	75
7	Метода хлађења		Самохлађење потопљено у уље
8	Струја прекидања резервног осигурача високог напона	кА	50
9	Струја прекидања уметнутих осигурача	КА	2.5
10	Температура околине	℃	-35-+40
11	Дозвољени пораст температуре завојнице	k	65
12	Регулација напона без оптерећења		±5% или ±2 × 2,5%
13	Ниво буке	дБ	50
14	Оцена заштите		ИП43

Табела техничких спецификација трансформатора

Садржи ново језгро трансформатора серије С9, које нуди мале губитке, одличан капацитет преоптерећења и јаку отпорност на кратки спој. Сви причвршћивачи су третирани мерама против отпуштања, елиминишући потребу за подизањем језгра. Алтернативно, супериорни трансформатори серије С10 и С11 су такође доступни.

Капацитет кВА	Напон кВ		Ознака групе везе	Струја без оптерећења %			Струја без оптерећења %			Импедансни напон %	С9	С10	С11
Капацитет кВА	Висок притисак	Низак притисак	Ознака групе везе	С9	С10	С11	С9	С9	С11	Импедансни напон %	С9	С10	С11
50	10±5% или ±2×2,5%	0.4	Дин11 или Иин0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Карактеристике производа и примена

Интегрисан и компактан дизајн

Трансформаторско језгро потопљено у уље

Висока безбедност и отпорност на неовлашћено коришћење

Претходно тестирано на поузданост

Флексибилна инсталација и уземљење

Апплицатион Ситес

◇ Компактне секундарне подстанице

◇ Мала индустријска и рударска предузећа

◇ Ветроелектране

◇ Хотели, тржни центри, пословне зграде, комерцијални центри итд.

◇ Ц- Јединица прекидача оптерећења

◇ Д-Дирецт кабловска прикључна јединица

◇ Де-директна кабловска прикључна јединица са прекидачем за уземљење

◇ Ф- Комбинована јединица прекидач-осигурач

◇ В- Вакумски прекидач
