Како КИН28-12 разводни уређај прима, дистрибуира, контролише, штити и надгледа напајање

КИН28‑12 металом обложена извлачива АЦ металом затворена расклопна опрема (средњенапонски орман) је комплетна опрема за 12 кВ дистрибуцију електричне енергије у затвореном простору. Произведен у складу са ИЕЦ 62271‑200 и ГБ/Т 3906, широко се примењује у трафостаницама, индустријским рударским пројектима, фотонапонским електранама, реновирању градске електричне мреже и инфраструктури у иностранству. Дакле, како КИН28-12 расклопна опрема и постиже, прихвата, дистрибуира и контролише електричну енергију?

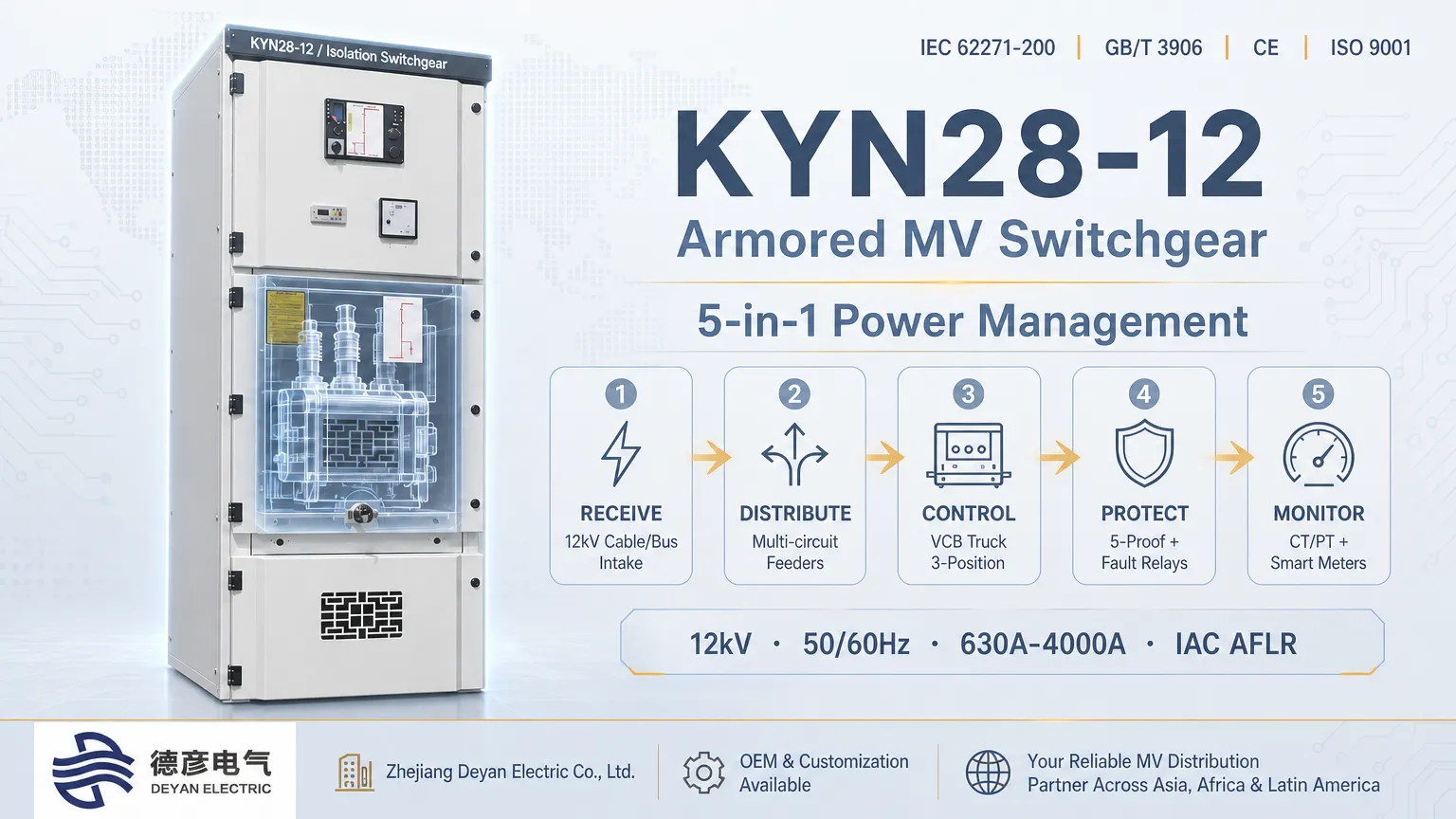

Овај расклопни уређај прима високонапонску енергију преко долазних јединица, дистрибуира енергију кроз системе сабирница, контролише кола помоћу вакумских прекидача, имплементира заштиту од квара релејима заснованим на микропроцесору и спроводи надзор рада помоћу ЦТ, ПТ и секундарних инструмената. Интегришући ових пет кључних функција, служи као критично чвориште за 10-12 кВ системе за дистрибуцију електричне енергије.Зхејианг Деиан Елецтриц Цо., Лтд.налази се у Лекинг, Венжоу, Џеђанг. Специјализована је за истраживање и развој, производњу и извоз комплетне опреме за дистрибуцију високог и ниског напона. Може да обезбеди стандардизована и прилагођена КИН28-12 расклопна свеобухватна решења, са производима погодним за услове пројекта у више прекоморских земаља у Азији, Африци, Латинској Америци, Блиском истоку и другим регионима.

1. Пријем напајања: Улаз за високонапонско напајање

Пријем напајања углавном се завршава помоћу ормарића за долазну храну. Снага високог напона од 12 кВ из узводних трафостаница или трансформатора се доводи у одељак за каблове долазног ормара преко каблова или сабирничких канала, а затим се повезује на главне сабирнице унутар одељка сабирница.

Усвајањем структуре подељене на металне преграде, одељак сабирница, одељак за прекидаче, одељак за каблове и одељак за секундарне инструменте су раздвојени металним преградама. Ово ублажава ризике од квара и обезбеђује сигуран и стабилан високонапонски унос струје. КИН28‑12 расклопни уређаји које производи Зхејианг Деиан Елецтриц су компатибилни са енергетским мрежама од 50 Хз/60 Хз и подржавају различите спецификације називне струје. Прилагођавање за окружења на великим надморским висинама, високим температурама и прашини је доступно како би одговарало условима рада мреже у југоисточној Азији, Африци, Латинској Америци и другим прекоокеанским земљама.

2. Дистрибуција напајања: Испорука струје на више струјних кола

Након што струја стигне до главних сабирница, дистрибуција електричне енергије се реализује кроз одлазне напојне ормане, ормаре сабирнице и ПТ мерне ормаре. Главне сабирнице преусмеравају електричну енергију на појединачна излазна кола за низводна оптерећења као што су дистрибутивни трансформатори, високонапонски мотори, фотонапонски уређаји повезани на мрежу и рударска опрема.

Подржане су конфигурације са једном сабирницом и секционисане конфигурације са једном сабирницом. Могу се додати додатни ормари за одлазно напајање ради проширења капацитета за индустријске паркове, руднике и нове енергетске електране, омогућавајући рационалну алокацију енергије и побољшану поузданост напајања. Зхејианг Деиан Елецтриц може да заврши комплетан дизајн решења за ормане, монтажу и фабричка испитивања у пуном обиму у складу са једнолинијским дијаграмима купаца, како би се смањио притисак пуштања у рад на лицу места за пројекте у иностранству.

3. Контрола струјног круга: Пребацивање струјног круга преко камиона са прекидачем

Камион са вакумским прекидачем је главна контролна компонента КИН28‑12. Има три позиције:

• Сервисна позиција: Примарни круг затворен за нормално напајање;
• Тест позиција: Примарни круг је изолован док секундарна контролна кола остају под напоном за отклањање грешака без високог напона;
• Уклоњена позиција: Камион потпуно извучен за потпуну галванску изолацију ради лакшег одржавања и замене.

И локални ручни рад и даљинско електрично затварање/искључивање су доступни за пребацивање кола и пренос оптерећења. Комплетан механички систем блокаде „пет превенција“ спречава неисправне операције као што је уметање/извлачење камиона под оптерећењем или отварање врата на одељцима под напоном, елиминишући безбедносне опасности изазване грешком руковаоца. Деиан Елецтриц спроводи комплетну верификацију механичких блокада пре испоруке у фабрику како би обезбедио безбедан и поуздан рад на лицу места.

4. Заштита струјног кола: ублажавање кварова на више нивоа за изолацију струјног кола

Механичке блокаде и интелигентни контролни системи координирају са вакуумским прекидачима за руковање уобичајеним кваровима у дистрибуцији, укључујући кратак спој, преоптерећење, земљоспој и абнормални напон:

• Тренутна заштита од кратког споја: Искључује се унутар милисекунди након појаве кратког споја како би се изоловала неисправна кола и спречило ширење квара;
• Заштита од преоптерећења: Одложено искључење под сталним преоптерећењем да би се избегло оштећење каблова и опреме од прегревања;
• Заштита од земљоспоја: Детектује једнофазне кварове на земљи и покреће окидање или аларме против ризика од цурења;
• Заштита од пренапона / поднапона: Надзире напон сабирница преко ПТ и прекида напајање када напон пређе прагове, погодно за прекоморске мреже са великим флуктуацијама напона.

Метално обложен дизајн са преградама ограничава унутрашње лукове унутар једног одељка, спречавајући да се грешке у једној тачки прошире на целу сабирницу и одржавајући напајање за здрава кола. Уобичајени домаћи и међународни заштитни релеји могу се конфигурисати тако да задовоље техничке спецификације различитих земаља.

5. Мониторинг кола: прикупљање података у реалном времену за интелигентни рад и одржавање

Праћење струјних кола се спроводи кооперативно помоћу струјних трансформатора (ЦТ), напонских трансформатора (ПТ), паметних бројила, индикатора напона и заштитних јединица. ЦТ сакупљају струју кола док ПТ добијају напон на сабирници. Оперативни подаци се преносе до секундарних инструмената и заштитних уређаја. Оператери могу да читају параметре у реалном времену укључујући напон, струју, снагу и статус прекидача; систем бележи догађаје квара и емитује алармне сигнале. Индикатори на линији под напоном дају јасна визуелна упозорења о високонапонским одељцима под напоном. Одређене конфигурације подржавају СЦАДА везу за даљински приступ подацима и праћење статуса, смањујући оптерећење на лицу места за О&М за пројекте у иностранству. Деиан Елецтриц може испоручити комплетне секундарне шематске дијаграме и нацрте ожичења као пратећу документацију како би се олакшала координација изградње за иностране ЕПЦ инжењере.

6. Предности за спољнотрговинске пројекте

• Прилагодљивост животне средине: Стандардни опсег радне температуре: ‑15 ℃ ~ +40 ℃; смањени прилагођени дизајни за окружења на великим висинама, високим температурама, влажним и прашњавим.
• Усклађеност и сертификација: Произведено према међународним стандардима ИЕЦ 62271. ЦЕ, ИСО 9001 и други сертификати су доступни за прихватање пројекта и царињење.
• Модуларна конструкција: Ормар састављен од поцинкованог-алуминијумског челичног лима обрађеног ЦНЦ-ом. Једноставна инсталација; модуларни камиони олакшавају замену резервних делова и смањују трошкове одржавања.
• Услуга на једном месту: Обим обухвата пројектовање решења, производњу, фабричка тестирања, паковање за море и испоруку техничке документације. ОЕМ / ОДМ прилагођавање је подржано. Класа заштите, конфигурација кола и фреквенција од 50 Хз / 60 Хз могу се прилагодити по потреби.

Резиме

Расклопни уређај КИН28‑12 прима електричну енергију преко долазних јединица и дистрибуира енергију преко система сабирница. Камиони са вакумским прекидачем врше контролу кола; релеји заштите засновани на микропроцесору остварују заштиту од грешке; ЦТ, ПТ и секундарне интелигентне компоненте омогућавају праћење кола. Координација ових пет функција гарантује сигуран и поуздан рад 12 кВ система за дистрибуцију електричне енергије. Као произвођач оригиналне опреме,Зхејианг Деиан Елецтриц Цо., Лтд.може да обезбеди иностраним ЕПЦ и инжењерским извођачима комплетне прилагођене услуге и услуге снабдевања за КИН28-12 расклопне уређаје, служећи као поуздан партнер за пројекте средњенапонске дистрибуције у иностранству.
