Прстенаста главна јединица или подстаница кутијастог типа: шта је потребно вашем пројекту?

У пројектима дистрибуције 10-35 кВ, прстенаста главна јединица (РМУ) и подстаница кутијастог типа се често помињу у истом прегледу пројекта. Пошто су оба компактна и оба су фабрички направљена, понекад се третирају као конкурентске опције. нису. Одлука се своди на једно питање о чвору који планирате: да ли ова тачка треба да смањи напон и дистрибуира нисконапонско напајање или само треба да пребаци, подели и повеже водове?Зхејианг Деиан Елецтриц Цо., Лтд. (ДЕИАН ЕЛЕЦТРИЦ), који производи обе линије производа, поставља практичну границу у наставку.

И. Два различита посла

Прстенаста главна јединица је метално затворена расклопна јединица која се користи у 10-24кВ средњенапонским прстенастим мрежама. Његове унутрашње компоненте су прекидачи оптерећења, прекидачи за уземљење и осигурачи. Он врши пребацивање, секционисање водова, изолацију квара и пренос оптерећења, тако да се квар на једном делу кабла може прекинути без прекида напајања остатка прстена. Не мења напон.

Трафостаница кутијастог типа интегрише пријем високонапонске струје, дистрибутивни трансформатор и нисконапонску дистрибуцију енергије — заједно са мерењем и кућиштем — у једну потпуно затворену, покретну челичну конструкцију. Фабрички је префабрикована, испоручује се као целина, а њен излаз је нисконапонско напајање за крајње кориснике.

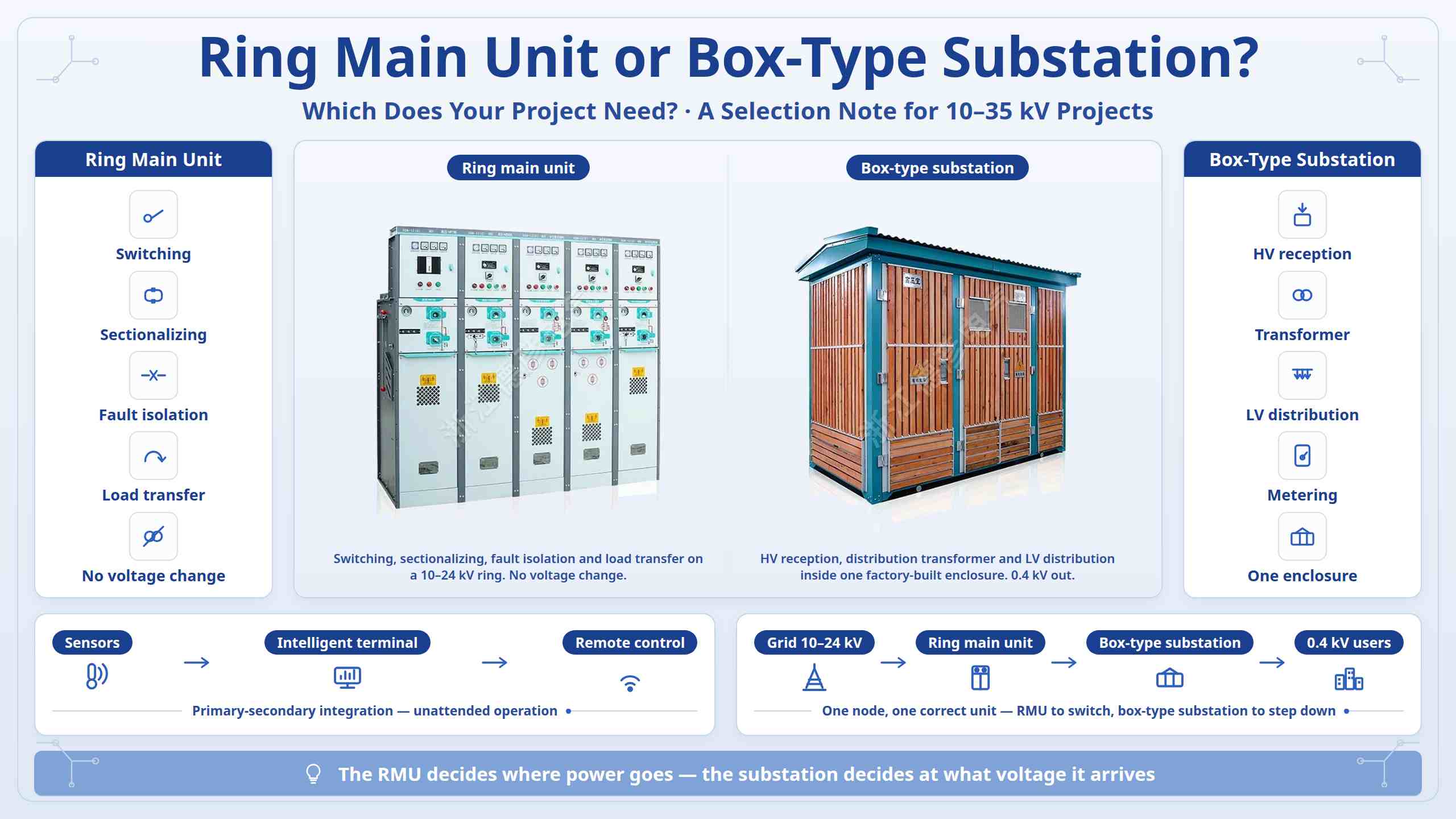

У једном реду: РМУ одлучује где иде струја; трафостаница кутијастог типа одлучује на ком напону стиже и како се дистрибуира.

ИИ. Усклађивање модела са вашим сценаријем

Урбано реновирање каблова са прстенастим напајањем са двоструким напајањем и без локалног смањења захтева за РМУ. Тачке оптерећења којима је потребна излазна струја од 0,4 кВ — стамбени простори, радионице, комерцијалне зоне, станице за пуњење — захтевају трафостаницу кутијастог типа. Спољна, уска, влажна или прашњава места фаворизују РМУ са изолацијом гаса, чији је запечаћени резервоар отпоран на кондензацију, прашину и слану маглу уз много мање прегледа. Фотонапонски пројекти, пројекти за складиштење и гомила за пуњење користе обоје: подстанице са појачаним кутијама и ормари повезани на мрежу управљају конверзијом и повезивањем на мрежу, док гасно изоловани РМУ управљају прикупљањем и пребацивањем унутар контролисаног отиска.

ИИИ. У већини пројеката они раде заједно

Унутар многих подстаница кутијастог типа, високонапонске улазне и одлазне јединице су саме прстенасте главне јединице са прекидачима за прекид оптерећења. РМУ је прекидачка компонента; трафостаница је кућиште које додаје трансформацију и нисконапонску дистрибуцију око ње. Граница је стога практична, а не конкурентна — ако се чвор само пребацује и секционише, наведите РМУ; ако такође мора да се повуче и дистрибуира, наведите подстаницу кутијастог типа; и ако та станица такође чини део прстенасте мреже, две се специфицирају заједно. Тренутни главни правац за оба је примарна-секундарна интеграција: сензори и јединице за надзор унутар кабинета, упарени са екстерним интелигентним дистрибутивним терминалом, омогућавајући учитавање података у реалном времену, аутоматско лоцирање и изолацију квара, даљинско пребацивање и рад без надзора.

ИВ. Шта проверити пре него што потврдите модел

Прво утврдите да ли је мрежа радијална или прстенаста са двоструким напајањем — само ово одређује да ли је РМУ потребан. Затим проверите називни напон (10/24/35кВ), називну струју и струју прекида кратког споја са координисаним подешавањима заштите; услови на локацији укључујући простор, влажност, прашину, слану маглу и степен заштите, са опремом отпорном на експлозију према ГБ 50058 где је потребно; и захтеви за оптерећење као што су капацитет трансформатора, излазна кола и могуће измештање. Одмерите прву цену у односу на цену животног циклуса: опрема са ваздушном изолацијом одговара сувим затвореним локацијама са наменским особљем за одржавање, док опрема са гасном изолацијом кошта више унапред, али смањује одржавање на отвореним локацијама или локацијама које је тешко прегледати.
