Шта главни разводни уређај са металним прстеном наизменичне струје чини поузданим за савремену дистрибуцију струје?

АЦ металним прстенастим главним разводним апаратомје компактно решење за дистрибуцију средњег напона дизајнирано да побољша континуитет напајања, радну сигурност, изолацију кварова и ефикасност инсталације. Комбиновањем функција комутације, заштите, изолације и уземљења унутар металног кућишта, ова опрема је посебно погодна за градске дистрибутивне мреже, индустријске објекте, комерцијалне зграде, инфраструктурне пројекте и апликације за обновљиве изворе енергије. Овај водич објашњава његову структуру, принцип рада, кључне техничке параметре, безбедносне карактеристике, сценарије примене и практична разматрања за избор праве конфигурације.

Садржај

• 1. Разумевање главне разводне јединице са металним прстеном наизменичне струје
• 2. Зашто је то важно у дистрибуцији средњег напона?
• 3. Како је склопна јединица структурисана?
  • Компоненте прекидача и заштите
  • Преграде за каблове и прикључке
  • Метално кућиште и сигурносни дизајн
• 4. Како функционише главни систем прстена?
• 5. Који технички параметри су најважнији?
• 6. Кључне предности за пројекте дистрибуције електричне енергије
• 7. Где се обично користи?
• 8. Шта купци треба да провере пре наручивања?
• 9. Разматрања о инсталацији, раду и одржавању
• 10. Ваздушно изоловане и гасно изоловане конфигурације
• 11. Често постављана питања
• 12. Закључак

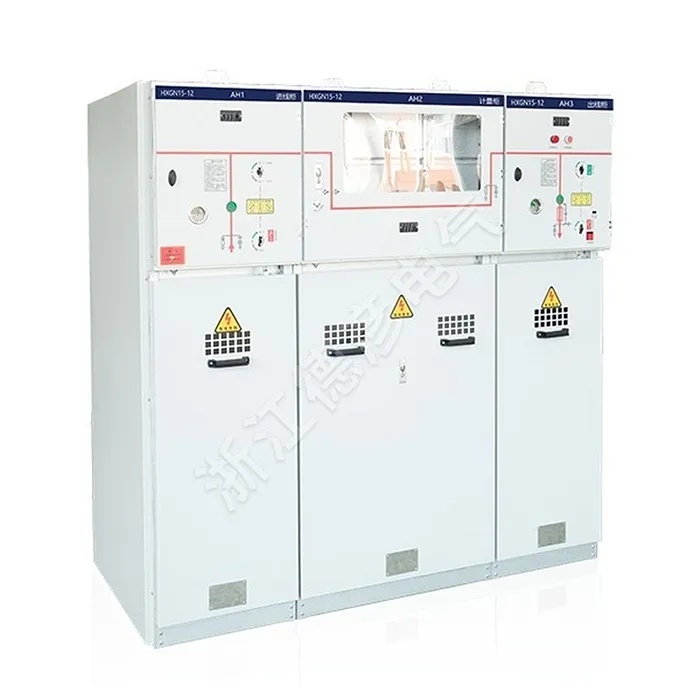

1. Разумевање главне разводне јединице са металним прстеном наизменичне струје

АЦ металним прстенастим главним разводним апаратом је средњенапонски електрични дистрибутивни склоп дизајниран за пријем, дистрибуцију, пребацивање, изолацију и заштиту електричне енергије унутар прстенасте или радијалне дистрибутивне мреже. Он поставља релевантну опрему за пребацивање и заштиту унутар уземљеног металног кућишта, стварајући компактно и организовано решење за апликације средњег напона.

Према ИЕЦ 62271-200, АЦ металом затворене расклопне и управљачке јединице покривају опрему са називним напонима изнад 1 кВ и до укључујући 52 кВ. Прстенасте главне јединице су један практичан облик ове опреме и широко су повезане са средњенапонским кабловским дистрибутивним системима.

Термин „главни прстен” описује мрежни аранжман, а не само сам кабинет. У типичној прстенастој мрежи, снага може доћи до тачке дистрибуције из два правца. Ако на делу кабла дође до квара, погођени део може бити изолован док преостала мрежа наставља да прима струју преко алтернативног пута.

За власнике пројеката, ова архитектура се бави једним од најважнијих изазова дистрибуције: одржавањем електричних услуга уз контролу величине опреме, оперативне сложености и сигурносних ризика.

2. Зашто је то важно у дистрибуцији средњег напона?

Савремене енергетске мреже морају да поднесу све већа оптерећења уз одржавање поуздане услуге. Индустријска постројења, комерцијални комплекси, болнице, транспортни објекти, центри података и инсталације обновљиве енергије не могу увек толерисати продужене прекиде напајања.

Правилно пројектован систем главног прстена пружа неколико предности:

• Континуитет снабдевања:Конфигурација прстена може да обезбеди алтернативни пут напајања након изолованог квара.
• Изоловање грешке:Оператери могу да искључе погођени део без непотребног гашења целе дистрибутивне мреже.
• Компактна инсталација:Интегрисана комутаторска опрема смањује отисак у поређењу са неким конвенционалним аранжманима.
• Безбедност у раду:Метална кућишта, уземљење, блокаде и индикација положаја помажу у смањењу оперативних ризика.
• Флексибилна конфигурација:Различите комбинације прекидача оптерећења, прекидача, осигурача, струјних трансформатора, напонских трансформатора и уземљивача могу се пројектовати према захтевима пројекта.

Ове карактеристике чине прстенасте главне разводне уређаје посебно вредним тамо где је простор ограничен и континуитет електричне услуге је главни приоритет дизајна.

3. Како је склопна јединица структурисана?

Иако се конфигурације разликују у зависности од произвођача и класе напона, типични склоп главног разводног уређаја са металним прстеном наизменичне струје интегрише неколико функционалних делова. Разумевање ових одељака помаже купцима да прецизније процене техничке предлоге.

Компоненте прекидача и заштите

Преклопни део може да садржи прекидаче оптерећења, вакуумске прекидаче, комбинације осигурача и прекидача, растављаче и уземљиваче. Одговарајући распоред зависи од тога да ли је опрема првенствено намењена за укључивање фидера, заштиту трансформатора, прекид квара или комбинацију ових функција.

Прекидач оптерећења је генерално намењен за пребацивање нормалне струје оптерећења, док прекидач обезбеђује свеобухватнију могућност прекидања квара. Тамо где се користе осигурачи, комбинација прекидач-осигурач може обезбедити заштиту трансформатора и фидера у оквиру одговарајућег опсега примене.

Из тог разлога, купци никада не би требало да процењују кабинет само на основу његове називне струје. Комплетна филозофија заштите мора одговарати трансформатору, фидеру, каблу и систему заштите узводно/низводно.

Преграде за каблове и прикључке

Одељак за каблове обезбеђује интерфејс између расклопног уређаја и спољне средњенапонске мреже. У зависности од дизајна, може да садржи кабловске завршетке, уземљиваче, струјне трансформаторе, напонске трансформаторе, компоненте за заштиту од пренапона или друге додатке.

Исправна компатибилност каблова је неопходна. Потребна величина кабла, тип завршетка, ниво изолације, размак између фаза и начин инсталације треба да се потврди пре производње опреме.

Метално кућиште и сигурносни дизајн

Метално кућиште одваја компоненте под напоном од околног окружења и ствара дефинисану механичку структуру за унутрашњу опрему. Правилна расподела такође може помоћи у ограничавању последица унутрашњих кварова.

Механизми за међусобно закључавање су још једна важна карактеристика. Механичке или електричне блокаде могу помоћи у спречавању несигурних радних секвенци, као што је затварање уземљивача док струјни круг остаје повезан.

За инсталације већег ризика, класификацију унутрашњег лука и аранжмане за растерећење притиска треба узети у обзир као део целокупног безбедносног дизајна. Неки комерцијално доступни РМУ системи специфицирају перформансе унутрашњег лука према дефинисаним условима испитивања, показујући зашто тачну класификацију треба верифицирати, а не претпоставити.

4. Како функционише главни систем прстена?

Основни принцип рада је једноставан. Више дистрибутивних тачака је повезано преко петљасте средњенапонске мреже. Свака прстенаста главна јединица контролише део мреже и може да обезбеди везу са трансформатором или низводним оптерећењем.

Током нормалног рада, мрежа може да ради са дефинисаном отвореном тачком или другом конфигурацијом коју је одобрио комунални програм. Ако дође до квара кабла, оператери или аутоматизовани систем заштите могу да идентификују и изолују погођени део. Здрави делови мреже тада могу остати под напоном са доступног пута снабдевања.

Овај распоред не значи да сваки прстен аутоматски обезбеђује непрекидно напајање. Стварни континуитет зависи од дизајна мреже, координације заштите, процедура пребацивања, аутоматизације, редундантности и оперативних захтева комуналних предузећа.

Из тог разлога, квалитет целокупне дистрибутивне шеме је једнако важан као и сам разводни уређај.

5. Који технички параметри су најважнији?

Одабир опреме засноване само на напону и струји може створити озбиљне проблеме у пројекту. Комплетна техничка спецификација треба да узме у обзир електричне, механичке, еколошке и безбедносне параметре.

ИЕЦ 62271-200 је посебно релевантан јер поставља захтеве за металне расклопне апарате наизменичне струје и контролне уређаје унутар одређеног опсега напона. Други стандарди се могу применити на појединачне компоненте, укључујући високонапонске прекидаче, прекидаче, комбинације прекидача и осигурача, растављаче и уземљиваче.

6. Кључне предности за пројекте дистрибуције електричне енергије

Цомпацт Фоотпринт

Прстенасти главни разводни уређаји су пројектовани да комбинују неколико функција дистрибуције унутар релативно компактног распореда. Ово је посебно корисно у урбаним подстаницама, комерцијалним зградама, индустријским постројењима и инфраструктурним пројектима где је подна површина скупа.

Побољшана оперативна флексибилност

Вишеструке функције комутације омогућавају оператерима да изолују одабране одводе, трансформаторе или делове каблова у складу са оперативним планом мреже. Ово може да поједностави процедуре одржавања и управљања грешкама.

Побољшана заштита особља

Метална кућишта, системи уземљења, блокаде, одвајање и одговарајуће класификације перформанси лука могу створити више слојева заштите. Међутим, ове карактеристике морају бити верификоване у односу на стварну документацију о тестирању производа.

Смањена сложеност дистрибуције

Правилно конфигурисан РМУ може интегрисати пребацивање фидера и заштиту трансформатора у стандардизовани пакет. Ово може да поједностави инжењеринг, транспорт, инсталацију и пуштање у рад у поређењу са склапањем више одвојених компоненти.

Погодно за модерну инфраструктуру

Иста основна архитектура може подржати конвенционалну дистрибуцију комуналних услуга као и индустријске, комерцијалне, обновљиве енергије, транспорт и друге средњенапонске апликације.

7. Где се обично користи?

АЦ метални прстенасти главни разводни уређаји су погодни за широк спектар средњенапонских дистрибутивних окружења.

• Градска дистрибуција електричне енергије:Компактне трафостанице и подземне кабловске мреже.
• Индустријски објекти:Фабрике, фабрике за прераду, складишта и производне локације.
• Пословни објекти:Тржни центри, пословни комплекси, хотели и велики комерцијални објекти.
• Јавна инфраструктура:Аеродроми, железнички објекти, болнице, тунели и општински пројекти.
• Обновљива енергија:Системи за прикупљање и дистрибуцију енергије сунца и ветра.
• Стамбени објекти:Дистрибуција средњег напона за велике заједнице и стамбене пројекте.
• Трансформаторске подстанице:Управљање улазним и излазним фидерима и заштита трансформатора.

Комерцијални и индустријски пројекти често дају предност компактним димензијама, поузданом пребацивању, једноставном одржавању и јасној координацији заштите. Пројекти обновљиве енергије могу ставити додатни нагласак на даљинско управљање, отпорност на животну средину, праћење и аутоматизацију.

8. Шта купци треба да провере пре наручивања?

Куповина расклопних уређаја средњег напона је техничка одлука, а не само поређење цена. Пре наручивања, пројектни инжењери и тимови за набавку треба да припреме детаљан технички распоред.

1. Потврдите напон система.Проверите захтеве за номинални и максимални радни напон.
2. Израчунајте струју оптерећења.Не бирајте само називну струју са натписне плочице трансформатора без узимања у обзир стварних услова рада.
3. Одредите ниво кратког споја.Краткотрајна и вршна отпорност уређаја треба да одговарају прорачуну квара на мрежи.
4. Дефинишите начин заштите.Одредите да ли су пројекту потребни прекидачи оптерећења, вакуумски прекидачи, осигурачи или комбинација.
5. Проверите захтеве каблова.Треба потврдити тип кабла, завршетак, величину проводника и расположиви простор за инсталацију.
6. Прегледајте захтеве за међусобно закључавање.Проверите потребан радни редослед и безбедносну логику.
7. Потврдите услове животне средине.Узмите у обзир температуру, надморску висину, влажност, ниво загађења, сеизмичке услове и окружење за постављање.
8. Затражите испитну документацију.Затражите применљиве извештаје о испитивању типа, записе о рутинским испитивањима, сертификате, цртеже и техничке листове.
9. Проверите приступ за одржавање.Осигурајте да оператери могу безбедно да прегледају, раде, тестирају и одржавају опрему.
10. Процените будуће проширење.Ако су можда потребни додатни додаци, разговарајте о модуларности и резервном капацитету пре производње.

Јасна техничка спецификација на почетку пројекта може значајно смањити неспоразуме у вези са понудама, редизајн рада, кашњења у испоруци и проблеме са пуштањем у рад.

9. Разматрања о инсталацији, раду и одржавању

Чак и добро пројектована расклопна опрема захтева исправну инсталацију и рад. Инсталација треба да прати цртеже које је одобрио произвођач и важеће електричне прописе. Квалитет завршетка кабла је посебно важан јер лош завршетак може да створи локализовано електрично напрезање, прегревање или квар изолације.

Пре укључивања, пројектни тимови треба да провере механички рад, електричне блокаде, континуитет уземљења, кабловске везе, поставке заштите, помоћна кола, системе индикација и друге релевантне функције.

Рутинско одржавање треба да се заснива на упутствима произвођача и стварном радном окружењу. Интервали инспекције ће можда требати прилагођавање за јако загађене локације, високу влажност, честе промене или захтевне индустријске услове.

За интелигентне дистрибутивне системе, опциони надзор и функције даљинске контроле се такође могу узети у обзир. Ове функције могу побољшати оперативну видљивост и подржати бржи одговор на абнормалне услове када су правилно интегрисане са контролном архитектуром локације.

10. Ваздушно изоловане и гасно изоловане конфигурације

Прстенасти главни разводни уређаји могу бити дизајнирани на основу различитих технологија изолације. Конфигурације са ваздушном изолацијом користе ваздух као примарни изолациони медијум, док гасно изоловани дизајни постављају критичне компоненте у затворено изолационо окружење. Решења са чврстом изолацијом су такође доступна у неким асортиманима производа.

Најбоља конфигурација зависи од пројектног окружења, а не од универзалне „најбоље“ технологије. Купци треба да процене простор, филозофију одржавања, еколошке захтеве, разматрања животног циклуса, локалне прописе и доступне доказе о тестирању произвођача.

11. Често постављана питања

Шта је АЦ метално затворено главно расклопно постројење?

То је расклопни склоп средњег напона затворен у метално кућиште и дизајниран првенствено за комутацију, изолацију, заштиту и дистрибуцију унутар прстенастих или радијалних енергетских мрежа.

Који опсег напона се обично повезује са прстенастим главним разводним апаратима?

Многи комерцијални РМУ производи су дизајнирани за средњенапонске мреже као што су системи од 11 кВ, 12 кВ или 24 кВ, док друге конфигурације могу покрити додатне напонске класе. Тачна оцена се увек мора ускладити са мрежом пројекта.

Да ли прстенаста главна јединица спречава нестанке струје?

Ниједна опрема не може елиминисати сваки прекид. Међутим, прстенасти распоред може побољшати континуитет напајања омогућавајући изолацију оштећеног дела док здрави делови могу остати под напоном кроз алтернативни пут напајања.

Која је разлика између прекидача оптерећења и прекидача?

Прекидач оптерећења је првенствено намењен за пребацивање нормалне струје оптерећења у оквиру својих специфицираних могућности. Прекидач је дизајниран да прекида струје квара, као и да обавља нормалне прекидачке функције у оквиру својих номиналних перформанси. Шема заштите треба да одреди који је уређај одговарајући.

Зашто је ИЕЦ 62271-200 важан?

ИЕЦ 62271-200 специфицира захтеве за наизменичну металну расклопну и управљачку опрему за називне напоне изнад 1 кВ и до укључујући 52 кВ. Он пружа важну референцу за процену конструкције, тестирања и перформанси применљиве опреме.

Да ли се централна расклопна јединица може користити на отвореном?

Да, спољне верзије могу бити дизајниране са одговарајућом заштитом кућишта и отпорношћу на животну средину. Међутим, спољна инсталација захтева посебно разматрање влаге, температуре, прашине, корозије, изложености сунцу и услова на локацији.

Које документе купац треба да затражи од произвођача?

У зависности од пројекта, корисна документација може укључивати технички лист, једнолинијски дијаграм, цртеж општег распореда, дијаграм ожичења, документацију о типском испитивању, записе о рутинским испитивањима, упутство за инсталацију, упутство за употребу и применљиве сертификате.

Како се може изабрати исправан главни разводни уређај?

Почните са мрежним напоном, континуираном струјом, нивоом квара, филозофијом заштите, конфигурацијом кабла, захтевима за изолацијом, условима околине, простором за инсталацију, безбедносним захтевима и важећим стандардима. Ови параметри би затим требало да буду усклађени са конфигурацијом производа коју је тестирао произвођач.

12. Закључак

Главни разводни уређај са металним прстеном наизменичне струје игра важну улогу у модерној дистрибуцији средњег напона јер комбинује компактну конструкцију, контролисано пребацивање, изолацију квара, уземљење и заштитне функције у интегрисаном склопу. Његова вредност је посебно очигледна у мрежама где су важни континуитет снабдевања, ограничен простор за инсталацију, оперативна безбедност и поједностављена архитектура дистрибуције.

За инжењере и тимове за набавку, најпоузданији приступ је одабир опреме према комплетном електричном систему, а не фокусирање на једну спецификацију као што је називна струја или величина ормара. Ниво напона, струја квара, координација изолације, стратегија заштите, услови околине, перформансе унутрашњег лука, распоред каблова, блокада, тестирање и будуће проширење треба да се разматрају заједно.
