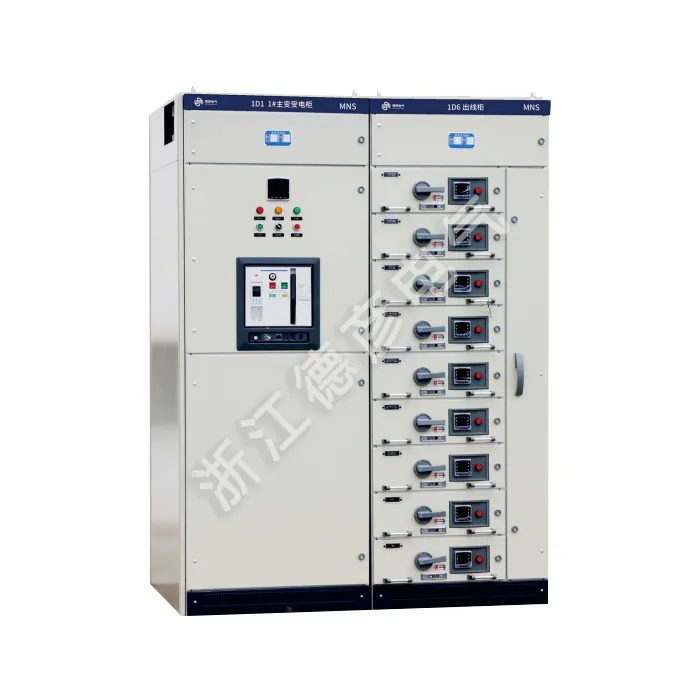

Зашто је разводни уређај кључни чвор у модерним енергетским системима?

У електроенергетском систему,пренос електричне енергијеод електрана до крајњих корисника укључује низ сложених фаза контроле, дистрибуције и заштите. Овај процес подразумева много више од једноставног повезивања жица; ослања се на софистициран, координисан низ опреме. Расклопни уређаји, који служе као критични чвор у електричној мрежи, обављају функције које се протежу много даље од једноставног концепта „прекидања“. У суштини, то је склоп затворен у металу који интегрише више функционалних јединица, задужених за основне операције као што су прављење и прекид кола, праћење статуса, заштита од кварова и дистрибуција енергије. Разумевање разводних уређаја је кључно за разумевање како савремени системи напајања постижу безбедно, поуздано и флексибилно напајање.

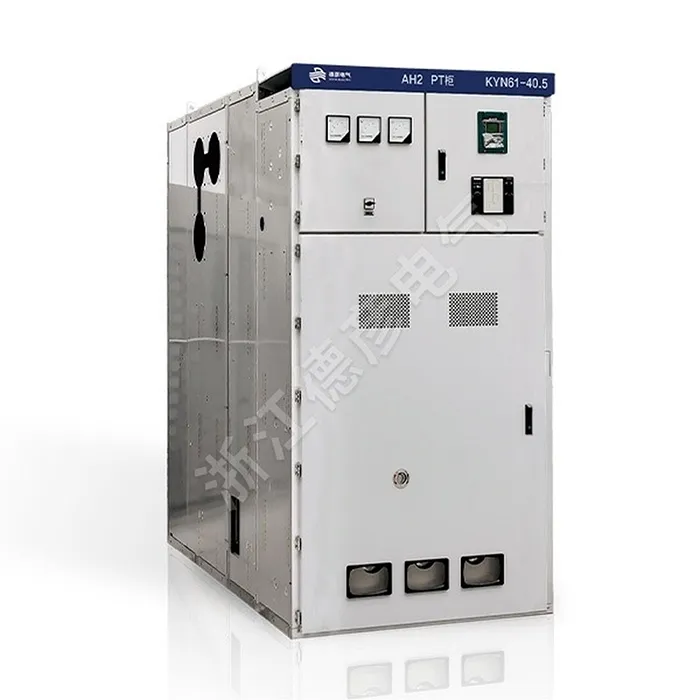

Основна вредност расклопних уређаја лежи у физичкој имплементацији „изолације“ и „контроле“. Енергетски системи морају да поднесу различите услове рада, укључујући рутински пренос струје и нестанке, безбедну изолацију током одржавања опреме и брзо искључење током кварова. Кроз механичку комбинацију и електрично повезивање својих унутрашњих функционалних јединица, разводни уређаји стандардизују и обезбеђују ове операције. Његово метално кућиште пружа робусну заштитну баријеру, физички одвајајући компоненте под напоном од спољашњег окружења и особља. Унутрашње, преграде даље деле јединицу на независне одељке—као што су комора сабирница, комора прекидача и комора за каблове. Овај дизајн осигурава да ако се квар догоди у једном одељку, његов утицај остане локализован, спречавајући да инцидент ескалира. Ова модуларна, подељена филозофија дизајна чини основу како разводни уређаји обезбеђују општу стабилност система.

У смислу функционалне композиције, типична расклопна јединица није само један комад опреме већ минијатурни систем. Састоји се од неколико кључних функционалних јединица које раде заједно:

1. Јединица за прављење и прекид главног кола: Основна компонента овде је прекидач. Способан је да прави и прекида струјна кола под нормалним условима оптерећења; што је још важније, у случају кратког споја или озбиљног преоптерећења, његов унутрашњи механизам за окидање омогућава му да се аутоматски искључи у року од неколико милисекунди, прекидајући струју квара. Његов прекидни капацитет директно одређује величину кварова кратког споја које разводни уређај може да поднесе.

2. Сигурносна изолација и видљива прекидна јединица: Ову функцију првенствено обављају растављачи (изолатори) или прекидачи оптерећења. Растављачи се користе након што се прекидач отвори да би се створио јасан, поуздан ваздушно изолован јаз, пружајући видљиву сигурност за одржавање опреме. Прекидачи се могу категорисати на следећи начин: 1. Ваздушно изоловани: Они користе ваздух под атмосферским притиском као примарни изолациони медијум. Предности укључују једноставну структуру, ниже трошкове и лакоћу одржавања. Недостаци укључују гломазну величину опреме; пошто ваздух има релативно ниску диелектричну чврстоћу, потребни су велики електрични размаци да би се осигурала сигурност. Унутрашње компоненте су такође подложне факторима околине као што су влага и прашина.

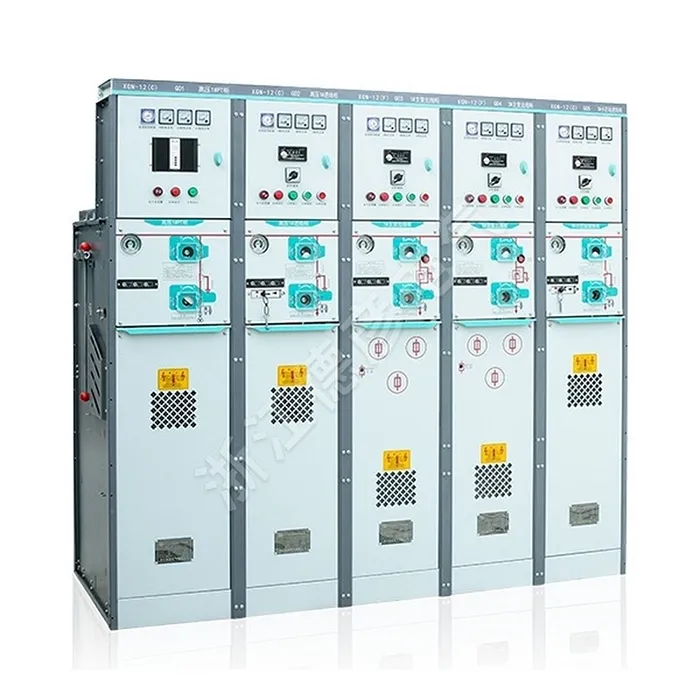

3. Изоловани гасом: Гас сумпор хексафлуорид (СФ6) се обично користи као изолациони медијум и медијум за гашење лука. Гас СФ6 нуди одличну изолацију и могућности гашења лука, омогућавајући разводном уређају који користи ову технологију да буде веома компактан са малим отиском, док остаје имун на спољашње сметње из околине. Међутим, технологија се у великој мери ослања на технике заптивања гаса; штавише, СФ6 је моћан гас стаклене баште, а његово обнављање и одлагање подлеже строгим еколошким прописима.

4. Чврста изолација: Чврсти материјали, као што је епоксидна смола, се користе за ливење или капсулирање компоненти примарног кола (нпр. прекидачи, растављачи) у један, интегрисани модул. Ова технологија у потпуности елиминише утицај спољашњег окружења и омогућава рад без одржавања, при чему је величина опреме између оних са ваздушном и гасном изолацијом. Изазов лежи у изузетно високим захтевима за обраду материјала и дизајн одвођења топлоте.

Савремени дизајн расклопних уређаја све више наглашава видљивост стања и интелигентни рад и одржавање. Традиционални модели периодичног одржавања се померају ка предиктивном одржавању заснованом на условима. Ово се ослања на различите сензоре инсталиране унутар ормана: температурни сензори надгледају стварање топлоте на контактима и тачкама спајања сабирница; сензори делимичног пражњења детектују ране дефекте унутрашње изолације; а сензори механичких карактеристика бележе брзине отварања и затварања и времена прекидача. Прикупљени подаци се учитавају у позадински систем где анализа великих података пружа рана упозорења о потенцијалним грешкама, омогућавајући циљано одржавање; ово значајно повећава поузданост напајања и смањује трошкове рада и одржавања.

Расклопни уређаји не раде изоловано; његов секундарни контролни систем служи као неуронски интерфејс за интеграцију у модерне паметне мреже. Преко стандардних комуникационих протокола, подаци о заштити, мерењу и статусу могу се пренети у системе аутоматизације подстаница или диспечерске центре вишег нивоа. Такође може да прима команде даљинског управљача за извршавање даљинских операција отварања и затварања. Ова могућност двосмерне размене информација омогућава диспечерима мреже да надгледају оперативни статус ивице мреже у реалном времену и олакшава брзу изолацију квара и обнављање напајања – фундаментални елементи у изградњи мреже која се самоизлечи.

Што се тиче уградње и дуготрајног рада, на перформансе расклопних уређаја утиче мноштво фактора. Равност темеља инсталације, момент затезања сабирничких прикључака и поузданост мреже за уземљење служе као почетни услови који одређују њен радни век. Током рада, унутрашње компоненте акумулирају електрично и механичко хабање; прикључци могу олабавити услед термичког ширења/контракције или електромагнетних сила, што доводи до прегревања; а изолациони материјали временом подлежу постепеном старењу. Чак и најнапреднија опрема захтева професионалне инспекције, праћење температуре и тестирање делимичног пражњења да би се пратиле промене у њеном стању.

Као критични чвор у електроенергетском систему, расклопна опрема отелотворује филозофију дизајна коју карактерише висока интеграција, функционална специјализација и фокус на сигурносну редундантност. Од његове робусне спољне металне облоге до њене замршене унутрашње електричне логике, и од основних принципа физичке изолације до најсавременијих технологија паметног сенсинга, сваки детаљ служи основном циљу: успостављање поузданих контролних тачака и безбедносних баријера усред сложених токова енергије. Дубоко разумевање склопних уређаја открива да се континуирано, стабилно напајање не може узети здраво за готово; уместо тога, ослања се на ригорозни инжењерски дизајн и текућу технолошку еволуцију иза безбројних делова такве критичне опреме. Способне да праве и прекидају кола при називној струји и да издрже специфичне струје кратког споја, ове јединице су често упарене са осигурачима за специфичне примене. Механичке или електричне блокаде између њих и прекидача су кључне за спречавање грешака у раду.
