Коју главну јединицу прстена да одаберете?

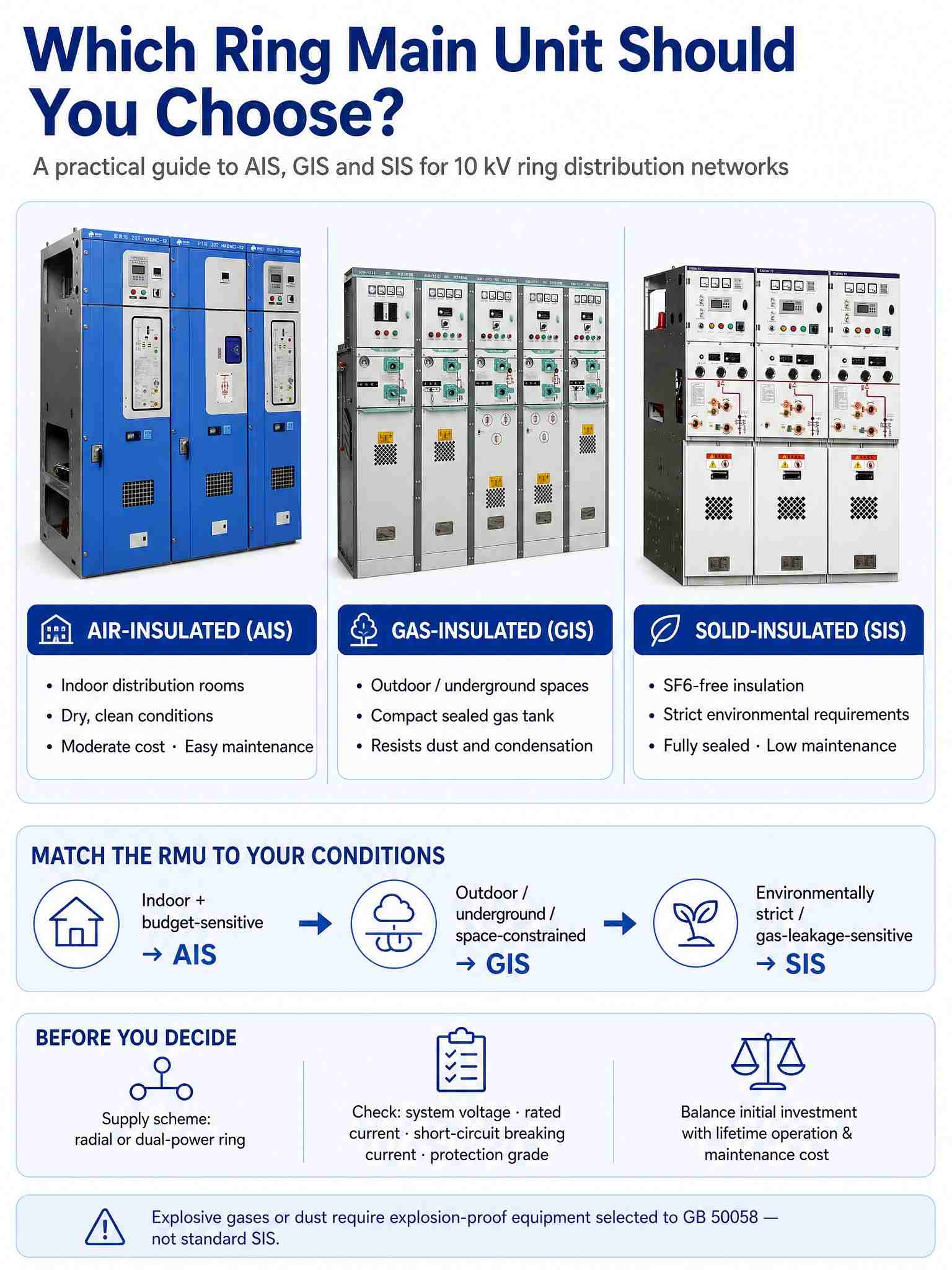

Прстенаста главна јединица (РМУ) је централна расклопна јединица \(10\матхрм{кВ}\) прстенастих дистрибутивних мрежа — али избор правог је далеко од једноставног. Одговор зависи мање од самог производа него од вашег радног окружења, шеме напајања и функционалних потреба. Овај чланак пролази кроз одлуку о избору према обрасцу изолације, сценарију примене и електричним параметрима, тако да можете да ускладите прави РМУ са својим пројектом.

Почните са обликом изолације — он одређује отисак, прилагодљивост околини и оптерећење одржавања.

• Ваздушно изоловани РМУ (АИС) одговарају унутрашњим дистрибутивним просторијама са сувим, чистим и добро одржаваним условима. Они нуде умерену цену, интуитивну структуру и лако одржавање, али су ормарићи већи и осетљиви на влагу и прашину.
• Гасом изоловани РМУ (ГИС) одговарају отвореним расклопним станицама, подземним цевним галеријама, уским дистрибутивним просторима и фотонапонским пројектима. Њихов запечаћени резервоар за гас даје компактну величину, мали отисак и јаку отпорност на прашину и кондензацију — по већој цени.
• РМУ са чврстом изолацијом (СИС) одговарају пројектима са строгим еколошким захтевима — без СФ6, без цурења гаса или ризика од ефекта стаклене баште — као и за сценарије осетљиве на безбедност од пожара и цурење гаса. Примарни проводници су интегрално инкапсулирани у епоксидну смолу без пуњења гасом, дајући потпуно заптивени дизајн који захтева мало одржавања, али са већим захтевима за обраду.

Напомена: за локације са експлозивним гасовима или прашином, мора се користити електрична опрема отпорна на експлозију одабрана у складу са ГБ 50058 (Кодекс за пројектовање електричних инсталација у експлозивним атмосферама), уместо стандардних РМУ са чврстом изолацијом.

Затим ускладите сценарио.

Једноставно речено: пројекти за затворене просторе и пројекти осетљиви на буџет \(\ригхтарров\) АИС; локације на отвореном, под земљом или простором ограничене \(\десно\) ГИС; еколошки строги пројекти или пројекти осетљиви на цурење гаса \(\ригхтарров\) СИС (за стварно експлозивне атмосфере, потребна је опрема отпорна на експлозију према ГБ 50058). За нове подстанице типа енергетских кутија и паметне дистрибутивне мреже, гасно изоловане јединице са примарно-секундарном интеграцијом су све више главни избор, омогућавајући даљински надзор, аутоматско алармирање квара и рад без надзора.

Проверите шему напајања и електричне параметре.

Поред облика изолације, потврдите да ли мрежа захтева једноставно радијално напајање или напајање са двоструким прстеном и проверите параметре језгра - напон система, називну струју, струју прекида кратког споја и степен заштите. Они морају одговарати конфигурацији мреже и скали оптерећења; у супротном, чак и прави тип изолације не може гарантовати безбедан рад.

Уравнотежите прве трошкове са доживотним трошковима.

Разуман избор одмерава почетно улагање у односу на дугорочне трошкове рада и одржавања. Јефтинија јединица која захтева често одржавање или не одговара свом окружењу може коштати много више током свог радног века. Ускладите РМУ са својим условима - не са ценом.

Зхејианг Деиан Елецтриц Цо., Лтд.је професионални произвођач опреме за дистрибуцију електричне енергије, који се налази у зони економског развоја Иуекинг, Вензхоу, провинција Зхејианг. Портфолио производа компаније укључује гасну изоловану расклопну опрему, прстенасте главне јединице, кутијасте трафостанице, расклопне уређаје високог и ниског напона и фотонапонске мрежне ормаре, који се широко користе у реновирању градске мреже, индустријској дистрибуцији електричне енергије и новим енергетским електранама. Као једна од основних линија производа компаније, прстенасте главне јединице — укључујући ваздушно изоловане и гасно изоловане типове — имају комплетан дизајн шеме и техничку подршку, помажући купцима да изграде поуздане и усаглашене прстенасте дистрибутивне мреже. Деиан Елецтриц је посвећен пружању ефикасних и поузданих енергетских решења за купце широм света.
