Инвертер за машину за извлачење жице

Деиан Елецтриц је професионални индустријски добављач електричне енергије, који пружа поуздана решења и повољну цену, покрива европска и америчко тржиште. Његов ЛНЦ860Л инвертер за машину за извлачење жице има напредну контролу напетости и стабилан квалитет. Погодан за масовну куповину, одговара индустрији жице и каблова, обезбеђујући стабилан рад.

Пошаљи упит

Опис производа

ЛНЦ860Л серија фреквентних претварача намењених машинама за извлачење жице не само да поседује све карактеристике високих перформанси 8605-векторских фреквентних претварача, већ такође може да постигне контролу напетости у затвореној петљи и контролу напетости у отвореној петљи, испуњавајући различите захтеве за намотавање и одмотавање. Има уграђен математички модел за контролу затезног намотаја и носаче аутоматски прорачун пречника ролне. Може се широко користити у индустријама као што су жица и каблови, обрада металне фолије, намотавање, извлачење металне жице и извлачење пластичне жице. Овај инвертер за машину за извлачење жице је стандардан – опремљен комуникацијском функцијом 485, а јединица за кочење је стандардна – опремљена за снагу од 22 кВ и мање. Распон снаге: 0,75кВ-400кВ-380В.

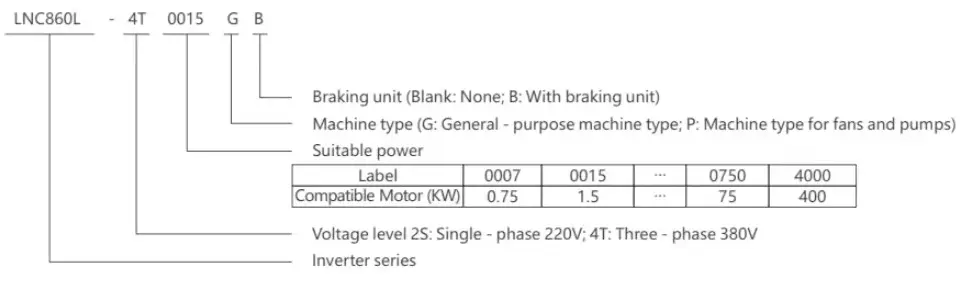

Значење модела

LNC860L Inverter for Wire-Drawing Machine

Карактеристике производа

▲Векторска контрола високих перформанси, велики обртни момент ниске фреквенције и стабилан излаз

▲ Подржава различите енкодере: АБЗ инкрементални, У инкрементални и резолвер

▲ Широк улаз напона, аутоматска регулација излазног напона (АР), без гашења током тренутног губитка струје, са јачом прилагодљивошћу

▲ Подржава контролу напетости затворене петље и контролу напетости отворене петље

▲Уграђени математички модел за контролу затезног намотаја, подржава аутоматско израчунавање пречника ролне

▲ Глатко покретање, стабилан рад и константна напетост

▲Аутоматска жица - детекција прекида, аутоматска компензација инерције

▲ Комбинација система за намотавање и одмотавање, може делити ДЦ магистралу, штедећи електричну енергију

▲Уграђен - у напредном ПИД алгоритму, са брзим одговором, јаком прилагодљивошћу и лаким отклањањем грешака

▲16 - контрола брзине корака, једноставан ПЛЦ реализује мултифункционалну логичку контролу као што је подешавање времена, константне брзине и смера

▲Уграђени РС485 комуникациони интерфејс подржава Модбус протокол

▲ Вишеструке функције заштите: пренапон, прекомерна струја, преоптерећење, прегревање итд

Упутства на натписној плочици

МОДЕЛ:	ЛНЦ860Л-4Т0037ГБ/4Т0055ПБ
СНАГА:	3.7КВ 9А/5.5КВ 13А
ИНПУТ:	3ПХ АЦ380В 50ХЗ/60ХЗ
ИЗЛАЗ:	3ПХ АЦОВ-380В ОХЗ-400ХЗ
С.Н:	Баркод

Списак типова машина

Модел претварача фреквенције	Капацитет снаге (кВА)	Улазна струја (А)	Излазна струја (А)	Применљиви мотор (КВ)
Монофазно напајање: 220В±15%,50/60Хз
ЛНЦ860Л-2С0007ГБ	1.5	8.2	5.0	0.75
ЛНЦ860Л-2С0015ГБ	3.0	14.0	7.0	1.5
ЛНЦ860Л-2С0022ГБ	4.0	23.0	9.6	2.2
Трофазно напајање: 380В±15%,50/60Хз
ЛНЦ860Л-4Т0007ГБ	1.5	3.4	2.1	0.75
ЛНЦ860Л-4Т0015ГБ	3.0	5.0	3.8	1.5
ЛНЦ860Л-4Т0022ГБ	4.0	5.8	5.1	2.2
ЛНЦ860Л-4Т0037ГБ	5.9	10.5	9	3.7
ЛНЦ860Л-4Т0055ГБ	8.9	14.6	13	5.5
ЛНЦ860Л-4Т0075ГБ	11	20.5	17	7.5
ЛНЦ860Л-4Т0110ГБ	17	26	25	11
ЛНЦ860Л-4Т0150ГБ	21	35	32	15
ЛНЦ860Л-4Т0185ГБ	24	38.5	37	18.5
ЛНЦ860Л-4Т0220ГБ	30	46.5	45	22
ЛНЦ860Л-4Т0300Г	40	62	60	30
ЛНЦ860Л-4Т0370Г	57	76	75	37
ЛНЦ860Л-4Т0450Г	69	92	91	45
ЛНЦ860Л-4Т0550Г	85	113	112	55
ЛНЦ860Л-4Т0750Г	114	157	150	75
ЛНЦ860Л-4Т0900Г	134	180	176	90
ЛНЦ860Л-4Т1100Г	160	214	210	110
ЛНЦ860Л-4Т1320Г	192	256	253	132
ЛНЦ860Л-4Т1600Г	231	307	304	160
ЛНЦ860Л-4Т2000Г	250	385	377	200
ЛНЦ860Л-4Т2200Г	280	430	426	220
ЛНЦ860Л-4Т2500Г	355	441	465	250
ЛНЦ860Л-4Т2800Г	396	495	520	280
ЛНЦ860Л-4Т3150Г	445	565	585	315
ЛНЦ860Л-4Т3550Г	500	617	650	355
ЛНЦ860Л-4Т4000Г	565	687	725	400

Техничке спецификације

Ставка		Спецификација
Контролне карактеристике	Излазна фреквенција	0-500Хз
	Фреквенција носиоца	0.8кХз~12кХз Носећа фреквенција се може аутоматски подесити према карактеристикама оптерећења
	Резолуција излазне фреквенције	0.01Хз
	Контролни режим	Векторска контрола отворене петље (СВЦ) В/Ф контрола Затворена векторска контрола (ФВЦ)
	Карактеристике обртног момента	Уз компензацију обртног момента и компензацију клизања, почетни обртни момент може достићи 150% на 0,5 Хз
	Тачност контроле обртног момента	±5% (ФВЦ)
	Критеријум деловања за спречавање застоја	Подешава се као проценат номиналне струје, у распону од 20% до 250%
	Опсег регулације брзине	1:100 (СВЦ) 1:1000 (ФВЦ)
	Тачност стабилизације брзине	±0,5% (СВЦ) ±0,02% (ФВЦ)
	Капацитет преоптерећења	150% називне излазне струје за један минут
	В/Ф крива	Четири режима: линеарни; вишеструки; потпуно В/ф раздвајање; непотпуно В/ф раздвајање
	Крива убрзања и успоравања	Линеарни или С-криви режими убрзања и успоравања; четири времена убрзања и успоравања; временски опсег убрзања и успоравања 0,1 ~ 6500,0 с
	ДЦ кочење	ДЦ фреквенција кочења: 0,00 Хз ~ максимална фреквенција. Време кочења: 0,0 с ~ 60,0 с, вредност струје кочења: 0,0% ~ 100,0%
	Јог цонтрол	Опсег фреквенције покрета: 0,00 Хз ~ максимална фреквенција, време убрзања и успоравања 0,1 с ~ 6500,0 с
	Једноставан ПЛЦ, рад у више корака	Рад брзине до 16 корака може се постићи преко уграђеног ПЛЦ-а или контролних терминала
	Уграђени ПИД	Може лако да реализује контролни систем затворене петље за контролу процеса
	Аутоматска регулација напона (АВР)	Када се напон мреже промени, може аутоматски да одржава константан излазни напон
	Функција брзог ограничавања струје	Минимизирајте грешке прекомерне струје у највећој мери и заштитите нормалан рад фреквентног претварача
Радне карактеристике	Оперативни командни канал	Три канала: дат од стране оперативног панела, дат контролним терминалима, дати преко серијског комуникационог порта. Може се пребацити на различите начине
	Извор фреквенције	Десет извора фреквенције: дато дугметом на панелу, дато оперативном таблом, дато аналогним напоном, дато аналогном струјом, дато РС485 комуникацијом, која се може пребацивати на различите начине
	Извор помоћне фреквенције	Десет извора помоћне фреквенције. Може флексибилно постићи фино подешавање помоћне фреквенције и синтезу фреквенције
	Улазни терминали	Шест дигиталних улазних терминала, од којих се један може користити као импулсни улаз велике брзине. Два аналогна улазна канала,Ал1:улазни опсег0~+10В,Ал2:улазни опсег0~+10В/0-20мА
	Излазни терминали	Један брзи импулсни излазни терминал, емитује квадратне сигнале од ОкХз ~ 50кХз, који може да реализује излаз физичких величина као што су подешена фреквенција и излазна фреквенција Један дигитални излазни терминал Један излазни терминал релеја Два аналогна излазна терминала: ОВ~10В/0-20мА, који могу да укажу на излаз излазне фреквенције/струје/напона/фактора фреквенције сигнала/покретања
	Функција заштите	Детекција кратког споја мотора при укључивању, заштита од губитка фазе на улазу и излазу, заштита од прекомерне струје, заштита од пренапона, заштита од поднапона, заштита од прегревања, заштита од преоптерећења итд.
Еиронмент	Место пријаве	У затвореном простору, није директно изложен сунчевој светлости, без прашине, корозивних гасова, запаљивих гасова, уљне магле, водене паре, воде која капље или соли, итд
	Висина	Мање од 1000м
	Влажност околине	-10℃~+40℃(Када је температура околине између 40℃~50℃, потребно је смањење снаге)
	Влажност	Мање од 95% релативне влажности, без кондензације капљица воде
	Вибрације	Мање од 5,9 м/с² (0,6 г)
	Температура складиштења	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
