Синхрони претварач са сталним магнетом

Деиан Елецтриц је професионални индустријски добављач електричне енергије са интегрисаним истраживањем и развојем, производњом и услугом, са повољном ценом и широком покривеношћу на европским и америчким тржиштима. Његов синхрони претварач са сталним магнетом ЛНЦ860Е има напредну векторску контролу и стабилан квалитет. Погодан за куповину на велико, служи за врхунске сценарије као што су ЦНЦ центри, пружајући прецизну и поуздану регулацију брзине мотора.

Пошаљи упит

Опис производа

Синхрони претварачи са сталним магнетом серије ЛНЦ860Е су векторски фреквентни претварачи опште намене високих перформанси, који се углавном користе за контролу и подешавање брзине и обртног момента трофазних АЦ синхроних мотора. Користи 32-битни ДСП чип и има уграђене алгоритме управљања језгром као што су векторска контрола затворене петље, векторска контрола отворене петље и контрола обртног момента, омогућавајући контролу погона синхроних мотора са перманентним магнетима са већим перформансама и већом прецизношћу. Обезбеђује излаз високог обртног момента при малим брзинама, има добре динамичке карактеристике, изузетно јак капацитет преоптерећења и подржава различите ПГ картице. Док побољшава поузданост производа и прилагодљивост околини, он такође јача дизајн за употребљивост купаца и специјализацију у индустрији. Са оптимизованијим функцијама, флексибилнијим апликацијама и стабилнијим перформансама, може се широко користити у сценаријима примене средњег и високог квалитета као што су машине за бризгање, ваздушни компресори, средње до високе снаге, НЦ, серво системи за подизање текста, опрема за серво центре за подизање текста, Ц Овај синхрони претварач са трајним магнетом стандардно долази са комуникацијском функцијом 485, а снага од 22кВ и испод стандардно долази са кочионом јединицом. Распон снаге: 0,75кВ~400кВ-380В.

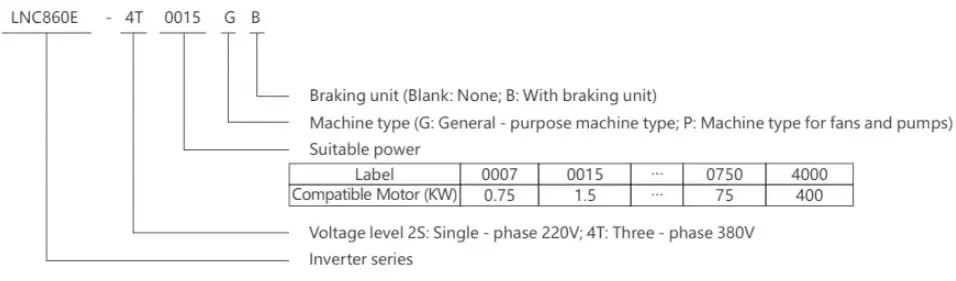

Значење модела

LNC860E Permanent Magnet Synchronous Inverter

Карактеристике производа

▲Векторска контрола отворене петље и затворене петље за синхроне моторе са перманентним магнетом Подржава различите енкодере: АБЗ инкрементални, УВВ инкрементални и резолвер
▲Широк улаз напона, аутоматска регулација излазног напона (АВР), нон-стоп рад током тренутног губитка снаге, са јачом прилагодљивошћу
▲ Подржава различите методе подешавања фреквенције: дигитално подешавање, аналогно подешавање количине, ПИД подешавање, РС485 подешавање комуникације
▲ Глатко покретање и стабилан рад, са функцијом праћења брзине
▲Може да дели ДЦ магистралу ради уштеде енергије
▲Мала бука и јака способност против сметњи
▲ Снажан капацитет преоптерећења, 150% номиналног обртног момента може радити 60 секунди
▲Уграђен - у напредном ПИД алгоритму, са брзим одговором, јаком прилагодљивошћу и лаким отклањањем грешака
▲16 - контрола брзине корака, једноставан ПЛЦ за постизање мултифункционалне логичке контроле као што је временска контрола, константна брзина и контрола смера
▲ Вишеструке функције заштите: пренапон, прекомерна струја, преоптерећење, прегревање итд
▲ Подржава ЛЦД екран и рад на кинеском и енглеском Подржава Профибус - ДП и МОДБУС комуникацију
▲ Структурно усваја независан дизајн ваздушних канала, вентилатор се може слободно раставити, са добрим перформансама одвођења топлоте

Упутства на натписној плочици

МОДЕЛ:	ЛНЦ860Е-4Т0040ГБ/4Т0055ПБ
СНАГА:	4КВ9А/5.5К
ИНПУТ:	3ПХ АЦ380В 50ХЗ/60ХЗ
ИЗЛАЗ:	3ПХ АЦ0В-380В 0ХЗ-400ХЗ
С.Н:	Баркод

Техничке спецификације

Ставка		Спецификација
Контролне карактеристике	Излазна фреквенција	0-500Хз
	Фреквенција носиоца	0.8кХз~12кХз. Носећа фреквенција се може аутоматски подесити према карактеристикама оптерећења
	Резолуција излазне фреквенције	0.01Хз
	Контролни режим	Векторска контрола отворене петље (СВЦ) В/Ф контрола Векторска контрола затворене петље (ФВЦ)
	Карактеристике обртног момента	Уз компензацију обртног момента и компензацију клизања, почетни обртни момент може достићи 150% на 0,25 Хз (СВЦ)
	Тачност контроле обртног момента	±5% (ФВЦ)
	Критеријум деловања за спречавање застоја	Подешава се као проценат називне струје, у распону од 20% до 250%
	Опсег регулације брзине	1:100 (СВЦ) 1:1000 (ФВЦ)
	Тачност стабилизације брзине	±0,5%(СВЦ) ±0,02%(ФВЦ)
	Капацитет преоптерећења	150% називне излазне струје за један минут
	В/Ф крива	Четири режима: линеарни; потпуно В/ф раздвајање у више тачака; непотпуно В/ф раздвајање
	Крива убрзања и успоравања	Линеарни или С-криви режими убрзања и успоравања; четири времена убрзања и успоравања; временски опсег убрзања и успоравања 0,1～6500,0с
	ДЦ кочење	ДЦ фреквенција кочења.0.00Хз～максимална фреквенција.Време кочења:0.0с~36.0с, вредност струје кочења:0.0%～100.0%
	Јог цонтрол	Опсег фреквенције покрета: 0,00Хз～максимална фреквенција, време убрзања и успоравања 0,1с～6500,0с
	Једноставан ПЛЦ, рад у више корака	Рад брзине до 16 корака може се постићи преко уграђеног ПЛЦ-а или контролних терминала
	Уграђени ПИД	Може лако да реализује контролни систем затворене петље за контролу процеса
	Аутоматска регулација напона (АВР)	Када се напон мреже промени, може аутоматски да одржава константан излазни напон
	Функција брзог ограничавања струје	Минимизирајте грешке прекомерне струје у највећој мери и заштитите нормалан рад фреквентног претварача
Радне карактеристике	Оперативни командни канал	Три канала: дат од стране оперативног панела, дат од контролних терминала, дати преко серијског комуникационог порта. Може се пребацити на различите начине
	Извор фреквенције	Десет извора фреквенције: дато дугметом на панелу, дато оперативном таблом, дато аналогним напоном, дато аналогном струјом, дато РС485 комуникацијом, која се може пребацивати на различите начине
	Извор помоћне фреквенције	Десет извора помоћне фреквенције. Може флексибилно постићи фино подешавање помоћне фреквенције и синтезу фреквенције
	нпут терминали	Шест дигиталних улазних терминала, од којих се један може користити као импулсни улаз велике брзине. Два аналогна улазна канала,Ал1:улазни опсег0~+10В,Ал2:улазни опсег0~+10В/0-20мА
	Излазни терминали	Један брзи импулсни излазни терминал, способан да емитује сигнал правокутног таласа од ОкХз ~ 50 кХз, који може да реализује излаз физичких величина као што су подешена фреквенција и излазна фреквенција. Може се изабрати као тип отвореног одвода Један дигитални излазни терминал Један излазни терминал релеја Два аналогна излазна терминала: ОВ~10В/0-20мА/командна излазна фреквенција/фреквентна излазна фреквенција/фреквенција сигнали брзине/фактора снаге
Рад са екраном и тастатуром	ЛЕД дисплеј	Опремљен је са 8 функцијских тастера, 5-цифреним 7-сегментним ЛЕД индикаторима и 5 статусних ЛЕД индикатора који могу да обављају ротацију унапред, ротацију уназад, ресетовање, заустављање, трчање, као и подешавање параметара и приказ
Рад са екраном и тастатуром	Функција заштите	Детекција кратког споја мотора при укључивању, заштита улазне и излазне фазе, заштита од прекомерне струје, заштита од пренапона, заштита од поднапона, заштита од прегревања, заштита од преоптерећења итд.
Животна средина	Место пријаве	У затвореном простору, није директно изложен сунчевој светлости, без прашине, корозивних гасова, запаљивих гасова, уљне магле, водене паре, воде која капље или соли, итд
	Висина	Мање од 1000м
	Влажност околине	-10℃~+40℃(Када је температура околине између 40℃~50℃, потребно је смањење снаге)
	Влажност	Мање од 95% релативне влажности, без кондензације капљица воде
	Вибрације	Мање од 5,9 м/с² (0,6 г)
	Температура складиштења	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
