Водич за избор расклопне опреме

У суштини, одабир врстеразводни уређајје процес доношења одлука који иде од „дефинисања захтева“ до „подударања параметара“. Да би процес селекције био јаснији, поделио сам га на осам кључних димензија. Ово можете користити као контролну листу, проверавајући сваку ставку у односу на вашу стварну ситуацију.

Три основне димензије за избор расклопног уређаја

Избор димензија

Кључна разматрања

Смернице за избор

1. Ниво напона

Одредите да ли је за систем високог напона (нпр. 10кВ, као примарна страна долазног вода/трансформатора) или нисконапонски систем (нпр. 380В/220В, као излазна линија/терминална дистрибуција).

Ово је најосновнија подела, која директно одређује ниво изолације опреме и унутрашње компоненте.

2. Инсталационо окружење

Процените да ли је за унутрашњу или спољашњу инсталацију и да ли постоје посебни захтеви као што су хидроизолација (ИП оцена), отпорност на влагу, отпорност на корозију или заштита од експлозије.  Употреба на отвореном захтева високе оцене заштите од уласка (нпр. ИП54 или више) и кућишта од нерђајућег челика; влажна/корозивна окружења захтевају потпуно затворену опрему или посебне третмане премаза.

3. Функционална сврха

Јасно дефинишите главну сврху: осветљење, напајање (нпр. контрола мотора), дистрибуција енергије, корекција фактора снаге (банка кондензатора) или мерење. Разводне кутије за осветљење имају мала оптерећења и могу се монтирати на зид; разводне кутије имају велика оптерећења, често су на поду и често захтевају контролне јединице мотора.

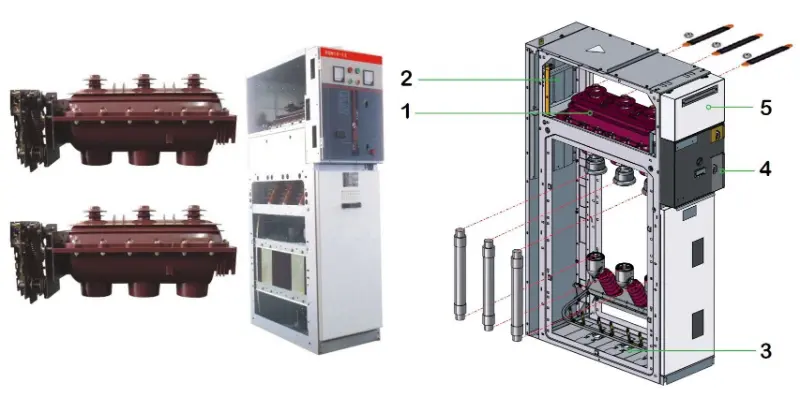

4. Структурни облик

Изаберите између фиксног типа (нпр. ГГД, економичан) или типа на извлачење (нпр. ГЦК/ГЦС/МНС, једноставно одржавање, висока поузданост). Фиксни тип је погодан за ситуације са распршеним оптерећењем, мало кола и ограниченим буџетима.

Извучени тип је погодан за ситуације са концентрисаним оптерећењима, много кола и високим захтевима за поузданост напајања (нпр. центри података, петрохемијска индустрија).

5. Електрични параметри

Проверите називни напон, фреквенцију и израчунату струју система. Што је још важније, обезбедити усклађеност са захтевима динамичке и термичке стабилности у условима кратког споја. Капацитет прекидања прекидача мора бити већи од максималне струје кратког споја на месту инсталације.  Усклађивање параметара је фундаментално за безбедан рад. Мора се заснивати на ригорозним прорачунима, а не само на искуству или процени.                6. Природа пројекта

Да ли је то пројекат нове изградње, пројекат реновирања или пројекат проширења капацитета?

За новоградњу, дајте предност висококвалитетним, високо поузданим новим производима. За реновирање/проширење, референцирајте постојећи тип ормара ради лакше интеграције система.

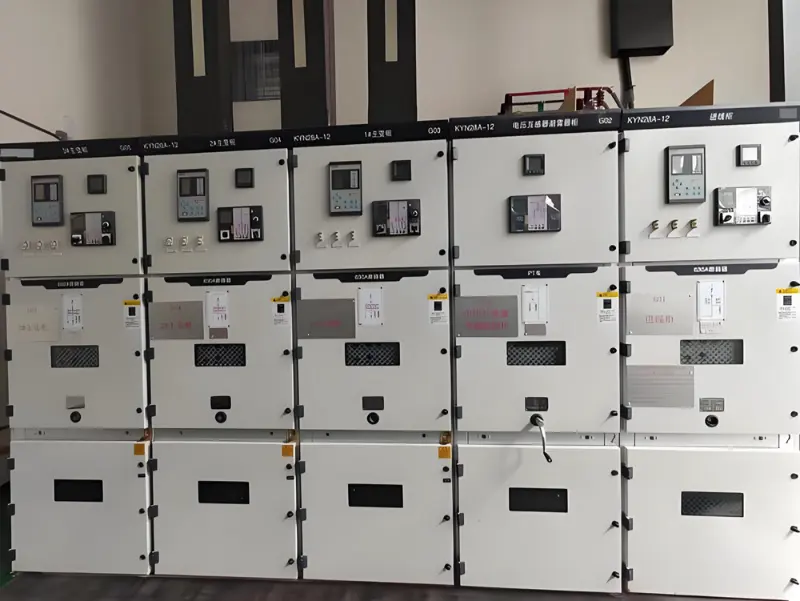

7. Простор за инсталацију

Измерите дужину, ширину и висину електричне просторије, посебно ширину радних пролаза испред и иза ормара.

Доступност простора директно ограничава димензије и распоред ормара. На пример, ширина задњег пролаза мора да испуњава захтеве за одржавање, а редови ормара дужи од 6м захтевају две излазне тачке.

8. Одржавање и управљање  Узмите у обзир ниво техничке вештине оперативног особља и захтеве за практичност одржавања.

Ормари на извлачење нуде добру заменљивост јединица; током одржавања, неисправна јединица се може извући да би се брзо обновило напајање, али је трошак већи.

Уобичајени модели расклопних уређаја и применљиви сценарији

Након што разумемо основне димензије, погледајмо неколико уобичајених типованисконапонски разводни уређајна тржишту. Ово ће вам помоћи да ускладите своје апстрактне захтеве са одређеним производима.

Серија модела  Тип структуре  Основне карактеристике

Типични применљиви сценарији

:-----------  :------------  :----------------------------------------------------------------

ГГД  Фиксно Економично и практично, једноставно коло, али захтева нестанак струје ради одржавања.

Индустријска и рударска предузећа, градилишта са осетљивошћу на трошкове, мањим бројем струјних кола и ниским захтевима за континуитетом напајања.

ГЦК       Извлачење

Састоји се од јединица центра за контролу мотора (МЦЦ). Изолована кола нуде добру сигурност и поузданост. Нуди добру вредност за новац.

Енергетски системи, индустријска и рударска предузећа, високе зграде које захтевају конверзију енергије, дистрибуцију и контролу мотора. Тренутно широко распрострањена врста.

ГЦС       Извлачење

Побољшан дизајн заснован на ГЦК, флексибилна структура, добра заменљивост јединица фиока. Ране верзије су имале релативно ниже нивое заштите.  Дистрибутивни системи у великим електранама, петрохемијским постројењима, итд., који захтевају висок ниво аутоматизације и могућност интерфејса са рачунарима.

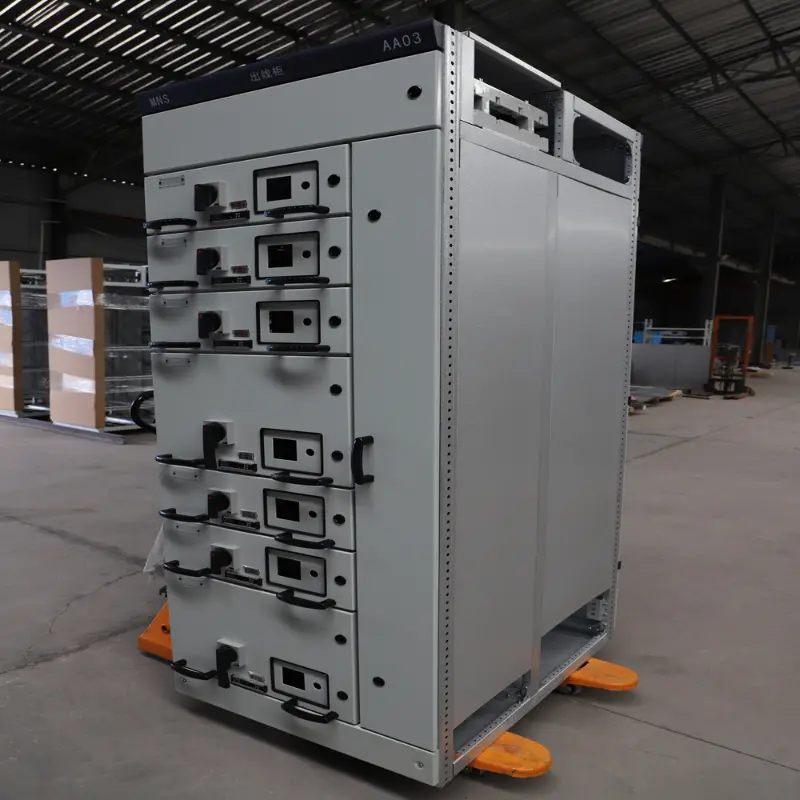

МНС       Извлачење

Компактан дизајн, модуларна структура, одлична израда, висок ниво заштите, супериорне перформансе, али релативно већа цена (отприлике дупло већа од ГЦС).  Ситуације са изузетно високим захтевима за поузданост напајања, безбедност и искоришћеност простора, као што су велики центри података, луксузни хотели и радионице за прецизну производњу.

> Укратко, од ГГД-а до МНС-а, то се може посматрати као напредак у перформансама и трошковима. За већину конвенционалних пројеката, ГЦК је често разборит избор који балансира економичност и поузданост.
